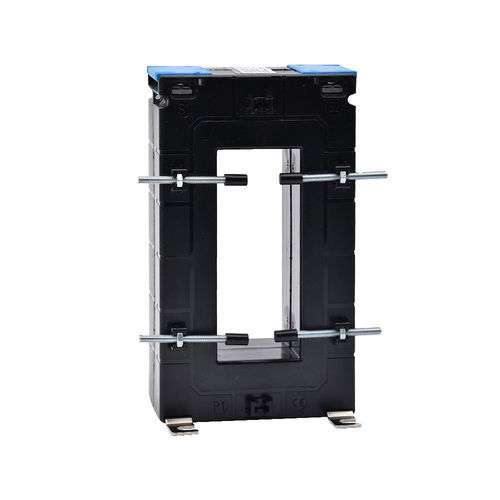

Transformador de corrente MTCF-100100V series

secoCA

Descrição
Os transformadores de corrente fechados MTCF combinam precisão de medição com facilidade de integração. São projetados para medir corrente em barras condutoras com uma abertura retangular específica e saída secundária padronizada.

Características

• Elétricas: transformadores de corrente fechados com correntes primárias de 1000 A, 1500 A ou 2000 A conforme o modelo. Secundário 5 A.
• Físicas: abertura para barra 103×41 mm. Dimensões da caixa: H170 × L99 × P67 mm. Montagem em superfície ou sobre condutor. Tampas de bornes seláveis.
• Precisão: classe 0,5.
• Documentação: documentação técnica disponível para a série MTCF (folheto, manual do produto, catálogo geral).

Vantagens

• Integração: abertura retangular adaptada para medir a corrente de uma barra condutora.
• Segurança: tampas de bornes seláveis para evitar manipulações não autorizadas.

Normas e certificações

• Conformidades: CE, RoHS, REACH.
• Normas aplicáveis: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1,2 & 3.

Variantes disponíveis

• Corrente primária: outros valores possíveis mediante solicitação.
• Corrente secundária: 1 A disponível como variante.
• Classes de precisão: 0,2 – 0,2S – 0,5S (disponíveis mediante solicitação).

Variantes e códigos de encomenda
Código encomenda | Tipo TC | Corrente primária | Estado stock
MTCF-100100V-1000-5 | Fechado | 1000 A | in stock
MTCF-100100V-1500-5 | Fechado | 1500 A | in stock
MTCF-100100V-2000-5 | Fechado | 2000 A | out of stock

Área de download

• Apresentação da série MTCF (pdf, 0.72 MB)
• Catálogo geral (pdf, 33.71 MB)
• Manual completo (pdf, 0.67 MB)

Produtos relacionados

• MAE-1 (unidade de medição embutida – Modbus e saídas de relé)
• ANT868-S (antena whip, conector SMA)
• MTCR-36-600-MEP (conjunto de sensores Rogowski 600 A Ø36 mm)
• MTCR-100-1000 (bobina flexível Rogowski 1000 A Ø100 mm)
• MCT2-163M (contador monofásico homologado MID)
• MSC-TCR (TC Rogowski Enerclip, vários modelos)

Especificações técnicas

• Modelo: série MTCF (ex. MTCF-100100V)
• Corrente primária: 1000 A, 1500 A, 2000 A (variantes possíveis)
• Corrente secundária: 5 A (versão 1 A disponível)
• Abertura para barra: 103 × 41 mm
• Dimensões da caixa: H 170 mm × L 99 mm × P 67 mm
• Montagem: superfície ou sobre condutor
• Tampas de bornes: seláveis
• Classe de precisão padrão: 0,5 (outras classes disponíveis: 0,2; 0,2S; 0,5S)
• Conformidades: CE, RoHS, REACH
• Normas: IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1/2/3
• Códigos principais de encomenda: MTCF-100100V-1000-5, MTCF-100100V-1500-5, MTCF-100100V-2000-5
• Documentos disponíveis: brochura MTCF, catálogo geral, manual do produto (PDF)
