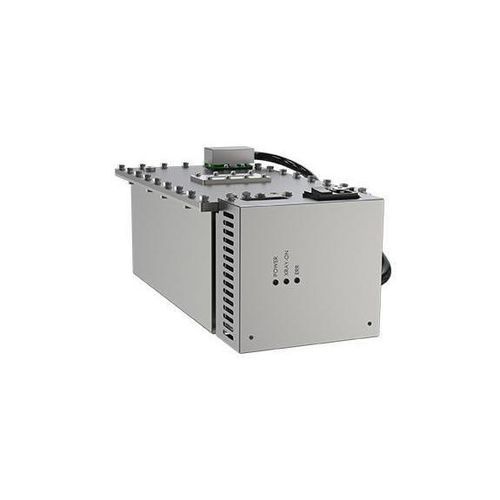

Fonte de raios X

Especificações de saída
80 kV, 48 W, corrente de emissão 0,3-0,6 mA, ponto focal 0,8 mm (IEC-60336)

Breve introdução
Unidade monobloco compacta que integra a alimentação do filamento, o gerador de alta tensão e o tubo de raios X num tanque blindado. Disponível em vários valores de kV para aplicações de diagnóstico e segurança. Controlo digital e desenho interno otimizado oferecem saída estável e maior vida útil em modos contínuo ou intermitente.

Principais características

• Modelos disponíveis: 80 kV, 140 kV, 160 kV
• Tensão e corrente ajustáveis de forma contínua
• Monobloco compacto e leve, fácil instalação
• Comunicação RS232 para integração
• Pré-aquecimento configurável: automático ou manual

Vantagens / Destaques

• Controlo digital DSP para regulação precisa
• Pequeno volume para espaços reduzidos
• Circuitos de proteção completos (sobrecorrente/sobretensão/humidade/potência, falha de comunicação)
• Concebido para longa vida útil

Especificações (tabela)
Intervalo de tensão de entrada - 180-240 Vac, 50/60 Hz
Intervalo de tensão de saída - 40-80 kV
Precisão da tensão de saída - erro ≤ 1,5% no tubo de raios X
Ripple da tensão de saída - ripple LF (<1 kHz) < 0,5% da saída nominal (Pk-Pk)
Regulação da tensão de entrada - <0,1%
Regulação de carga - ≤0,1% (quando a tensão varia de 40 kV a 80 kV)
Resolução de regulação de tensão - 0,1 kV
Corrente de emissão - 0,3-0,6 mA (potência nominal 48 W)
Circuitos de proteção - sobrecorrente, sobretensão, sobre-humidade, sobrepotência, proteção contra falha de comunicação
Tamanho do foco - 0,8 mm (IEC-60336)
Aprovações de segurança - conforme normas UL e CE
Modo de funcionamento - contínuo ou intermitente
Pré-aquecimento - configurável automático ou manual
Temperatura de funcionamento - 0–40 °C
Temperatura de armazenamento - -20–60 °C
Humidade - ≤95% sem condensação
Dimensões mecânicas (L×P×A) - 346 × 169 × 148 mm
Peso - <16 kg
Filtração de radiação - 1,5 mm (vidro) + 5 mm (óleo) (equivalente) + 1,5 mm (plástico)
Ângulo da janela de radiação - feixe em leque 12×65
Método de arrefecimento - ar forçado

Dimensão
Dimensões mecânicas especificadas acima; desenho de dimensão disponível a pedido

Especificações técnicas

• Tensão de entrada: 180-240 Vac, 50/60 Hz
• Tensão de saída: 40-80 kV, precisão e ripple conforme especificado
• Corrente de emissão: 0,3–0,6 mA (48 W nominal)
• Resolução de regulação de tensão: 0,1 kV
• Regulação de carga: ≤0,1%
• Proteções: sobrecorrente/sobretensão/humidade/potência e falha de comunicação
• Foco: 0,8 mm (IEC-60336)
• Certificações: UL, CE
• Temperaturas e humidade de funcionamento/armazenamento conforme indicado
• Arrefecimento: por ar forçado
