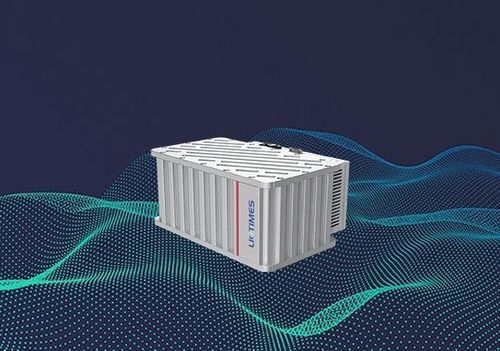

Fonte de raios X mirco FS

Visão geral do produto
Fonte de raios X microfocal para imageamento industrial e ensaios não destrutivos. Integra alimentação do filamento, gerador de alta tensão, tubo de raios X, circuitos de controlo e proteção numa unidade compacta. Projeto anti‑vazamento de óleo e dissipação térmica otimizada para maior fiabilidade. Interface RS232 padrão e controlo por DSP permitem múltiplos cenários de aplicação e aumentam a vida útil do tubo. Cabeamento simples com conector DB9 e tomada de alimentação.

Principais características

• Configuração flexível: modos digital ou analógico selecionáveis.
• Operação simplificada: uma porta de comunicação DB9 e um conector de alimentação para instalação e cabeamento fáceis.
• Projeto de alta estabilidade adequado para operação contínua a longo prazo.
• Design integrado e compacto: caixa de controlo e cabeça do tubo combinadas, economizando espaço.

Destaques

• Controlo DSP para regulação precisa
• Formato cúbico compacto
• Circuitos de proteção abrangentes
• Longa vida útil do tubo de raios X

Especificações técnicas

• Faixa de tensão de entrada: 180–240 Vac, 50/60 Hz
• Tensão de saída: 40–80 kV (ajustável); precisão de regulação 0,1 kV
• Desvio de tensão no tubo: dentro de 1,5% do valor ajustado
• Ripple da tensão de saída: baixa frequência (<1 kHz) <0,5% da saída nominal (Pk–Pk)
• Regulação da tensão de entrada: <0,1%
• Regulação de carga: ≤0,1% (corrente de saída nominal, quando a tensão varia de 40 kV para 80 kV)
• Corrente de emissão: 0,3–0,6 mA (potência nominal 48 W)
• Tamanho do foco: 0,8 mm (IEC‑60336)
• Precisão de regulação de tensão: 0,1 kV
• Circuitos de proteção: sobrecorrente, sobretensão, excesso de humidade, sobrepotência, proteção contra falha de comunicação
• Certificação de segurança: conforme normas UL e CE
• Modo de operação: contínuo ou intermitente
• Aquecimento prévio: automático ou manual configurável
• Faixa de temperatura de operação: 0–40 °C
• Faixa de temperatura de armazenamento: -20–60 °C
• Humidade: ≤95% UR, sem condensação
• Dimensões mecânicas (L×P×A): 346 × 169 × 148 mm
• Peso: <16 kg
• Filtragem de radiação (equivalente): 1,5 mm (vidro) + 5 mm (óleo) + 1,5 mm (plástico)
• Ângulo da janela de radiação: feixe em leque 12×65
• Método de arrefecimento: arrefecimento forçado por ar
