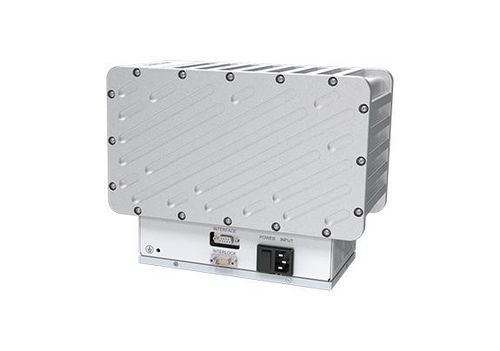

Fonte de raios X mirco FS

Visão geral
O gerador de raios X micro FS micro-focus fornece imagens de alta resolução para inspeções em baixa tensão. A unidade integra alimentação do filamento, gerador de alta tensão, tubo de raios X, circuitos de controle e proteção em um gabinete compacto com design anti-vazamento de óleo e dissipação térmica otimizada. Emissão micro-focus e controle DSP melhoram a precisão de detecção e a estabilidade operacional. Interface RS232 padrão, conector DB9 e entrada de alimentação permitem integração rápida em sistemas industriais de inspeção.

Principais características

• Saída flexível: opções de fonte digital ou analógica para diferentes fluxos de trabalho
• Operação simples: um único conector DB9 e entrada de alimentação para fiação e instalação rápidas
• Design integrado e compacto: caixa de controle e cabeça do tubo combinadas para reduzir a pegada
• Proteções robustas: proteção contra sobrecorrente, sobretensão, excesso de umidade, sobrepotência e falha de comunicação
• Aquecimento pré-configurável: modos automático ou manual

Destaques

• Controle DSP para saída estável
• Tamanho compacto adequado a espaços reduzidos
• Segurança aprimorada com múltiplos circuitos de proteção
• Maior vida útil do tubo através de controle e comunicação otimizados

Especificações técnicas

• Modelo / Série: micro FS (Industrial Usage micro FS)
• Faixa de tensão de entrada: 180–240 Vac, 50/60 Hz
• Faixa / precisão da tensão de saída: 40–80 kV; erro de tensão no tubo ≤ 1,5% do valor ajustado
• Ripple de tensão: baixa frequência <1 kHz, ripple <0,5% (Pk–Pk)
• Regulação da tensão de entrada: <0,1%
• Regulação de carga: ≤0,1% (corrente de saída nominal quando a tensão varia de 40 kV a 80 kV)
• Resolução de ajuste de tensão: 0,1 kV
• Corrente de emissão: 0,3–0,6 mA (potência nominal 48 W)
• Tamanho do foco: 0,8 mm (IEC-60336)
• Proteções: sobrecorrente, sobretensão, excesso de umidade, sobrepotência, falha de comunicação
• Certificação de segurança: atende às normas UL e CE
• Modos de operação: contínuo ou intermitente
• Aquecimento prévio: automático ou manual configurável
• Temperatura de operação: 0–40 °C
• Temperatura de armazenamento: -20–60 °C
• Filtragem de radiação: 1,5 mm (vidro) + 5 mm (óleo) (equivalente) + 1,5 mm (plástico)
• Ângulo da janela de radiação: feixe em leque 12×65
• Método de resfriamento: resfriamento forçado por ar
• Dimensões mecânicas (L×P×A): 346 × 169 × 148 mm
• Peso aproximado: <16 kg

Aplicações

• Ensaios não destrutivos (END) de peças fundidas, soldas e compósitos
• Inspeção de alta resolução de pequenos componentes e conjuntos
• Análise de materiais e laboratórios de P&D
• Controle de segurança e inspeção de componentes eletrônicos

Conformidade e serviços
Atende às normas UL e CE. Interface RS232 padrão permite controle remoto e integração em linhas automatizadas de inspeção. Fiação simples e formato compacto facilitam integração e manutenção.
