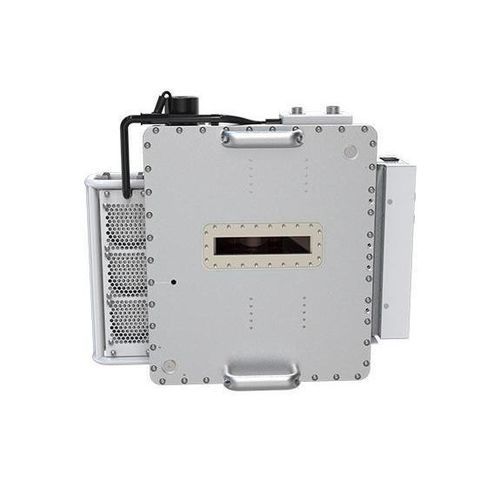

Fonte de raios X portátil

Visão geral
Gerador de alta tensão para raios X com design integrado e interface digital RS232 (fonte analógica opcional). Um único conector DB9 e entrada de alimentação simplificam a instalação; caixa de controlo e cabeça X integradas para ocupação reduzida.

Principais características

• Saída: 200 kV, 500 W
• Controlo DSP
• Interface digital RS232 (controlo analógico opcional)
• Um conector DB9 para comunicação e entrada de alimentação
• Caixa de controlo e cabeça do tubo integradas para instalação compacta
• Pré-aquecimento configurável: automático ou manual
• Modos de funcionamento: contínuo ou intermitente
• Circuitos de proteção: sobrecorrente, sobretensão, sobre-humidade, sobrepotência, falha de comunicação
• Arrefecimento por ventilação forçada

Especificações técnicas

• Tensão de entrada: 180–240 Vac, 50/60 Hz
• Tensão de saída nominal: 200 kV; faixa de saída ajustável: 40–80 kV
• Precisão/desvio da tensão no tubo de raios X: ≤ 1,5 % do valor ajustado
• Ondulação da tensão de saída: <0,5 % (Pk–Pk) para ondulação de baixa frequência <1 kHz
• Regulação da tensão de entrada: <0,1 %
• Regulação de carga: ≤0,1 % (quando a tensão de saída varia de 40 kV para 80 kV)
• Resolução de regulação de tensão: 0,1 kV
• Corrente de emissão: 0,3–0,6 mA (potência nominal 48 W)
• Tamanho do foco: 0,8 mm (IEC 60336)
• Filtragem de radiação: 1,5 mm (vidro) + 5 mm (óleo, equivalente) + 1,5 mm (plástico)
• Janela de radiação (feixe em leque): 12° × 65°
• Dimensões (L × P × A): 346 × 169 × 148 mm
• Peso: <16 kg
• Temperatura de operação: 0–40 °C
• Temperatura de armazenamento: -20–60 °C
• Humidade: ≤95 %, sem condensação
• Certificações: UL, CE

Aplicações

• Integração em sistemas de radiografia diagnóstica e unidades móveis de raios X
• Sistemas de imagem médica de pequeno formato: dentário, veterinário
• Aplicações de imagem especializadas que requerem uma fonte HV integrada e compacta

Opções e encomenda

• Interface RS232 digital padrão; fonte analógica disponível mediante pedido
• Filtros de radiação e configurações de janela opcionais
• Contacte o fornecedor para configuração, instalação e documentação de conformidade
