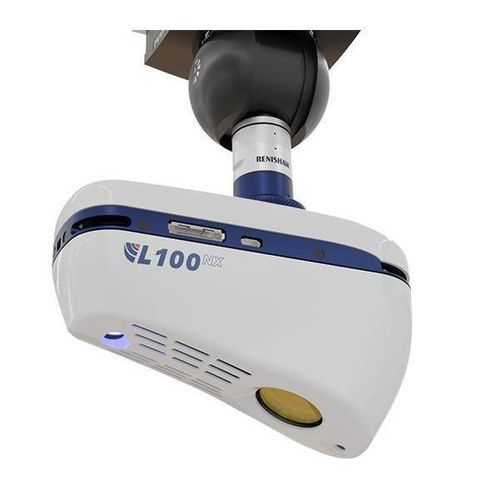

Cabeça de digitalização a laser 3D L100NX

para aplicações 3D

Visão geralExperimente um novo padrão em digitalização 3D com o scanner a laser CMM L100NX — precisão e alta velocidade para a fabricação moderna. Projetado para medições precisas de superfícies e características em peças refletivas ou multi-material, o L100NX utiliza tecnologia de laser azul avançada para dados de digitalização mais limpos e confiáveis, aplicável a aeroespacial, automotivo e fabricação geral. Garantia de precisão original de 10 anos.

Principais características

• Precisão do laser azul — Reduz o ruído nos dados de digitalização para qualidade de medição superior em comparação com sistemas de laser vermelho tradicionais.
• Digitalização em alta velocidade — Captura até 420.000 pontos por segundo com largura de faixa de 110 mm, adequada para inspeção eficiente de componentes grandes.
• Enhanced Sensor Performance (ESP) — Ajuste automático da potência do laser por ponto que permite digitalizar superfícies refletivas e multi-material sem calibração manual.
• Filtro de reflexão para superfícies brilhantes — Filtro integrado que remove reflexos indesejados em materiais brilhantes, eliminando a necessidade de pó branco ou limpeza manual da nuvem de pontos.
• Óptica Nikon de alta qualidade — Lente Nikon personalizada garante captura de dados e desempenho óptico ideais.
• Adaptador de rotação integrado — Permite orientação ideal do scanner para geometrias complexas e melhora a flexibilidade de configuração.
• Projetor do campo de visão — Projeta a área de cobertura do scanner diretamente na peça para simplificar programação e configuração.

Tabela de desempenho
Tipo de scanner: Linha
Pontos/segundo (campo de visão completo): 420.000
Taxa de digitalização (campo de visão completo): 210 Hz
Pontos/segundo (campo de visão reduzido): 530.000
Taxa de digitalização (campo de visão reduzido): 530 Hz
Pontos por linha: 2.000
Resolução: 42 µm

Especificações técnicas

• Modelo: L100NX
• Tecnologia de laser azul: sim
• Largura da faixa: 110 mm
• Pontos máximos/segundo: 420.000 (campo completo), 530.000 (campo reduzido)
• Taxas de digitalização: 210 Hz (campo completo), 530 Hz (campo reduzido)
• Pontos por linha: 2.000
• Resolução: 42 µm
• Enhanced Sensor Performance (ESP): ajuste automático da potência do laser por ponto
• Filtro de reflexão: integrado para superfícies brilhantes
• Óptica: lente Nikon personalizada
• Acessórios: adaptador de rotação integrado, projetor do campo de visão
• Indústrias alvo: aeroespacial, automotiva, fabricação geral
• Garantia: 10 anos de garantia de precisão original
