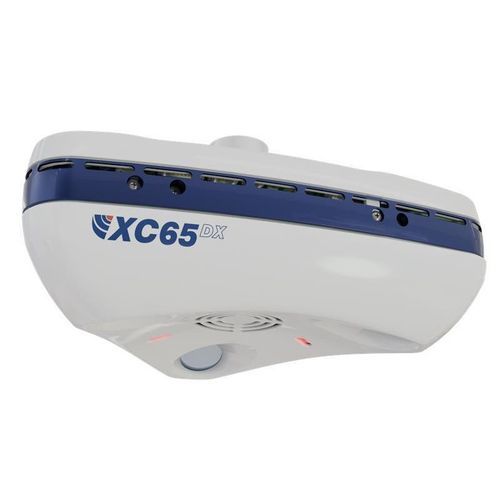

Cabeça de digitalização a laser XC65DX

Visão geral
O XC65DX é um scanner cruzado que integra três tiras laser num único sensor. Os lasers estão espaçados 120° e capturam a peça a partir de três ângulos, permitindo que uma varredura adquira o equivalente a três passagens de um scanner linear. A variante de longo alcance mantém essas vantagens e melhora o acesso a geometrias empotradas ou ocultas, com distância máxima de captura até 170 mm (7,1"). Adequado para inspeção de superfícies complexas e chapas, o XC65DX é frequentemente utilizado em inspeção BIW, medição de folgas e alinhamentos (gap & flush) e inspeção de peças fundidas do trem de transmissão. É habitualmente montado em CMMs de braço horizontal para metrologia de produção.

Principais características

• Design de três tiras laser (três lasers num sensor, espaçamento 120°)
• Uma única varredura fornece densidade de dados equivalente a três varreduras de scanner linear
• Capacidade de longo alcance para acesso a áreas ocultas ou empotradas (até 170 mm / 7,1")
• Adequado para ranhuras, furos, sulcos, superfícies de cavidades e geometrias complexas de grande área
• Usos comuns: inspeção BIW, medição gap & flush, inspeção de peças fundidas do trem de transmissão; integração em CMMs de braço horizontal

Especificações técnicas

• Tipo de scanner: Cross
• Pontos/segundo (modo cross scanner): 3 x 25.000
• Pontos/segundo (modo linha única): 1 x 75.000
• Taxa de varredura: 75 Hz
• Pontos por linha: 900
• Distância máxima de captura (longo alcance): até 170 mm (7,1")
• Espaçamento dos lasers: 120°

Aplicações típicas

• Inspeção de ranhuras, furos e sulcos em chapas
• Medição de gap & flush em carroçarias (BIW)
• Inspeção de peças fundidas do trem de transmissão
• Varredura sobre grampos e dentro de cavidades em CMMs de produção
