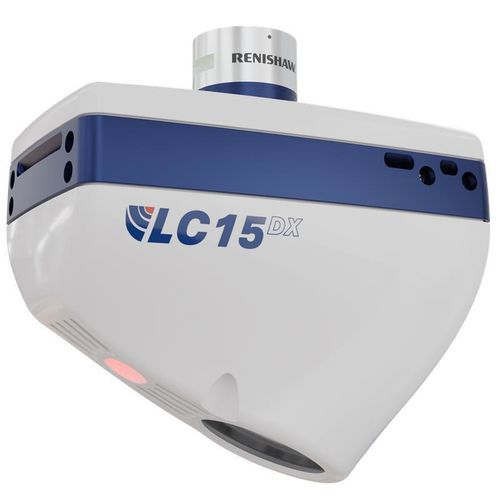

Cabeça de digitalização a laser compacta LC15DX

Visão geral O scanner a laser de alta precisão LC15Dx apresenta uma linha de laser estreita e um maior número de pontos ao longo dessa linha, o que lhe confere uma resolução superior, tornando-o um dos scanners a laser mais precisos disponíveis atualmente no mercado. O LC15Dx foi concebido para digitalizar objetos compactos ou detalhados com elevada densidade de pontos e tolerâncias rigorosas, sendo adequado tanto para superfícies como para características geométricas. É frequentemente utilizado para a inspeção de peças de alta precisão e colmata a diferença entre a precisão de um scanner a laser e a de uma sonda tátil, oferecendo uma alternativa viável sem contacto à sonda tátil para muitas aplicações de MMC de alta precisão. Nos testes, o LC15Dx alcançou uma precisão comparável à de uma sonda tátil numa MMC, com um erro de sondagem de 1,9 µm. Ao contrário de uma sonda tátil, o LC15Dx utiliza triangulação a laser 3D sem contacto para medir diretamente a superfície e eliminar erros de compensação da sonda. Principal argumento de venda Garantia de precisão original de 10 anos. Desempenho medido (tabela) Tipo de scanner: de linha Pontos/segundo: 75 000 Taxa de varredura: 80 Hz Pontos por linha: 900 Resolução: 22 µm Características / especificações técnicas

• Modelo: LC15Dx
• Tipo de scanner: Scanner a laser de linha
• Método de medição: Triangulação a laser 3D sem contacto
• Erro de medição (declarado): 1,9 µm
• Pontos por segundo: 75 000
• Taxa de varredura: 80 Hz
• Pontos por linha: 900
• Resolução: 22 µm
• Concebido para alta densidade de pontos e tolerâncias mais rigorosas; adequado para objetos compactos ou detalhados
• Utilização típica: inspeção de peças de alta precisão em CMMs; alternativa às sondas táteis para muitas aplicações de MMC de alta precisão
• Vantagem: elimina os erros de compensação da sonda associados à sondagem tátil
• Garantia: garantia de precisão original de 10 anos
