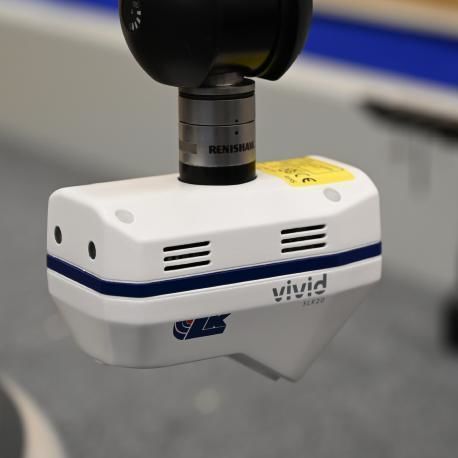

Cabeça de digitalização a laser SLK25

Visão geral
O scanner laser CMM SLK25 VIVID é um scanner de linha com laser azul de alta precisão e alta resolução, concebido como alternativa sem contacto à metrologia táctil para geometrias complexas, pequenos detalhes e peças frágeis. A tecnologia de exposição múltipla VIVID aumenta a faixa dinâmica do scanner, permitindo medições eficientes em passagem única de superfícies escuras, transparentes e altamente reflectoras. A exposição faseada adapta a aquisição às propriedades da superfície para otimizar velocidade e qualidade dos dados. Perfis de exposição predefinidos estão disponíveis para aplicações comuns, com definições de utilizador totalmente configuráveis para requisitos especializados.

Principais características

• Precisão certificada — Totalmente rastreável às normas internacionais para scanners laser CMM.
• Variable Scanning Speed — Nuvens de pontos de alta densidade para detalhes finos e digitalização de alta velocidade para grandes áreas.
• Digitalização por exposição múltipla — Medição de materiais escuros, transparentes e reflectores numa única passagem.
• Programação automatizada — Geração automática de programas de inspeção e trajectórias de digitalização a partir da selecção de superfícies no CAD.
• Pré-visualização em tempo real — Medição remota e ensino de programas com feedback de posição em tempo real.

Tabela de desempenho
Tipo de scanner: Linha
Largura da linha laser: 24 mm (0,95 in)
Pontos por segundo: 268.000
Resolução (perto, médio, longe): 9,3 µm; 10,9 µm; 12,9 µm
Taxa de varrimento: 140 Hz

Informação adicional do produto
Utiliza tecnologia de scanner laser VIVID (laser azul) com exposição múltipla para optimizar a aquisição em superfícies exigentes. Adequado como alternativa de alta precisão às sondas tácteis para inspecção e engenharia reversa de peças complexas e materiais difíceis.

Características / especificações técnicas

• Modelo: SLK25
• Tecnologia: Scanner CMM com laser azul VIVID (exposição múltipla)
• Tipo de scanner: Scanner de linha
• Largura da linha laser: 24 mm (0,95 in)
• Pontos por segundo: 268.000
• Resolução (perto, médio, longe): 9,3 µm; 10,9 µm; 12,9 µm
• Taxa de varrimento: 140 Hz
• Faixa dinâmica: Quadruplicada pela tecnologia de exposição múltipla VIVID
• Capacidade de superfície: Superfícies escuras, transparentes e altamente reflectoras medíveis numa única passagem
• Modos de digitalização: Velocidade variável para aquisição de alta densidade ou alta velocidade
• Funcionalidades de software: Programação automatizada a partir de CAD; pré-visualização em tempo real e ensino remoto
• Definições de exposição: Perfis predefinidos com definições de utilizador totalmente configuráveis
• Rastreabilidade: Precisão certificada, totalmente rastreável às normas CMM internacionais
• Garantia: Garantia de 10 anos sobre a precisão original
