Software de criação de laudos TCREADER

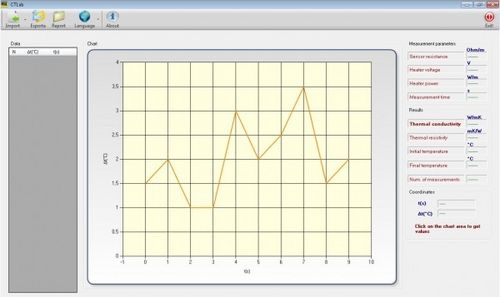

SOFTWARE DE RELATÓRIO PARA MEDIR A CONDUTIVIDADE TÉRMICA O método de medição é baseado na chamada técnica de sensor instável, que utiliza uma sonda (também chamada agulha térmica), que monta um fio de aquecimento e um sensor de temperatura. A sonda é introduzida no solo. A partir da sua resposta quando sujeita a um ciclo de aquecimento durante alguns minutos, é possível calcular a resistividade térmica (ou o seu oposto, a transmissão de calor). O princípio da medição baseia-se numa característica peculiar de um curso de calor rectilíneo (o fio de aquecimento da sonda): após um curto período de transição, o aumento da temperatura depende apenas da potência de aquecimento e da transmissão do calor do meio. Uma vez que a primeira é conhecida, a segunda pode ser calculada. As principais aplicações da técnica consistem no teste de cabos de alta tensão e condutas de aquecimento. Descrição O CTLab é um software de relatório para medir a condutividade térmica do solo. O aplicativo gerencia de forma fácil e rápida os arquivos gerados com o instrumento A5000T, gerando automaticamente gráficos e tabelas de dados sem a necessidade de outros softwares. Em particular, as ferramentas de software são: - representação em tabela da relação entre a diferença de temperatura em relação ao instante inicial e o tempo de medição - gráfico de medidas no domínio do tempo com escala linear e logarítmica - possibilidade de selecionar o trecho da melhor aproximação linear da curva para reavaliar a condictividade e a resistividade - exportação de dados e gráficos - ferramenta de geração de relatórios
