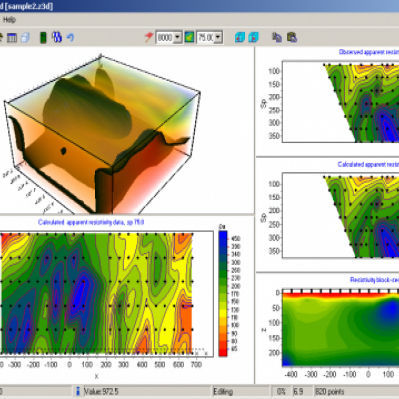

Software de medição ZondRes3d

de qualidadede modelagemde eletricidade

INTERPRETAÇÃO TRIDIMENSIONAL DE DADOS DE TOMOGRAFIA ELÉCTRICA POR RESISTIVIDADE E POLARIZAÇÃO INDUZIDA O programa ZondRes3d foi concebido para a interpretação tridimensional de dados de tomografia eléctrica por resistividade e polarização induzida nas variantes terrestre, cross-borehole e marinha. A tomografia eléctrica é uma técnica completa que inclui o método de observações de campo e a tecnologia de processamento e interpretação de dados de campo. A sua caraterística é a reutilização múltipla, como fonte e recetor, da mesma posição de eléctrodos, fixados num local. Esta abordagem permite, por um lado, trabalhar com instrumentos modernos de alto rendimento e, por outro, aplicar algoritmos eficazes de modelação e inversão. Para a interpretação dos dados de tomografia eléctrica são utilizados modelos bi e tridimensionais. Esta abordagem alarga significativamente a gama de problemas resolvidos na prospeção eléctrica devido a secções de investigação que são consideravelmente diferentes das camadas horizontais "clássicas". A resolução e, por conseguinte, a qualidade da interpretação da tomografia eléctrica estão intimamente ligadas ao número e à densidade das medições num sítio. O seu número atinge geralmente o primeiro milhar, pelo que a questão da eficiência das medições no terreno tem uma importância fundamental e, em muitos aspectos, define a possibilidade de utilização prática deste método. Para alcançar a máxima eficácia dos trabalhos de campo, aplica-se um equipamento especial com comutação automática programada dos eléctrodos. A técnica de tomografia eléctrica tridimensional é uma técnica especial de medição que utiliza um número considerável de eléctrodos comutados (alguns cabos eléctricos de prospeção) e cujo número de medições atinge os dez mil.
