Software de análise EasyMASW

de análise de fasede armazenagempara sismologia

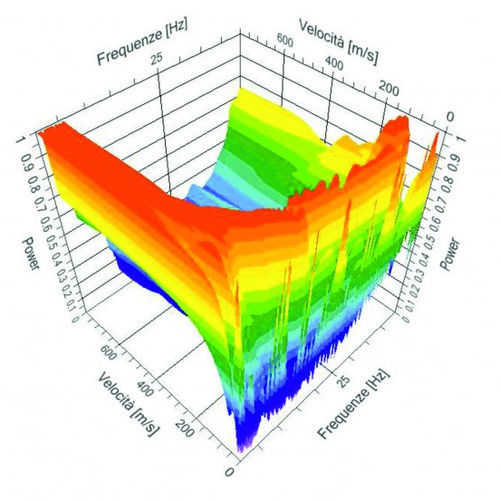

LEVANTAMENTO SÍSMICO MULTICANAL M.A.S.W. O Easy MASW é um software para interpretação e armazenamento de dados sísmicos através do método MASW (Multi-Channel Analysis of Surface Waves). O Easy MASW implementa o método MASW para determinar o perfil de velocidade das ondas de cisalhamento VS, a classificação do solo (Vs30) de acordo com as normas técnicas nacionais e internacionais e a avaliação dos principais parâmetros geotécnicos. Importação de dados de entrada Os dados podem ser importados a partir de ficheiros em formato standard SEG2, SEGY, SU e ficheiros de texto. Após a importação dos dados, a elaboração da disposição geométrica será efectuada tanto para a fonte como para o recetor. Trata-se de um relatório completo no qual são apresentados os níveis de posição dos geofones e as escalas de profundidade. Para além da posição geométrica, são visualizados os sismógrafos de campo. Nesta fase, o utilizador pode operar sobre os sinais e retirar parte dos sismógrafos, deslocar ou unificar as matrizes virtuais. Análise dos sinais A análise das ondas de Rayleigh com o método MASW é efectuada através do levantamento espetral do sinal, realizando uma dupla transformada de Fourier no domínio do tempo e do espaço. O domínio transformado (f-k) é representado tanto em 2D como em 3D e permite sublinhar o sinal proveniente das ondas de Rayleigh entre outro tipo de sinal. No domínio transformado, de facto, é claramente apresentada a relação entre a velocidade da onda e a frequência e a curva de dispersão é facilmente traçada considerando a amplitude máxima espetral para cada frequência. A curva de dispersão experimental é extraída automaticamente do programa e o utilizador pode decidir aproximá-la a uma função polinomial que pode ser adaptada excluindo pontos insignificantes. Curva de inversão teórica
