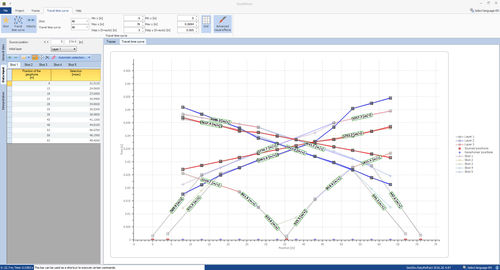

INTERPRETAÇÃO DE ENSAIOS DE REFRACÇÃO SÍSMICA O software para a interpretação de ensaios de refração sísmica foi implementado para garantir os padrões de qualidade do GeoStru, incluindo a facilidade de utilização, o controlo total sobre as fases operacionais, a preparação da impressão automática de relatórios e a capacidade de exportar todos os mapas e gráficos. A definição da geometria da matriz é extremamente flexível e não impõe restrições ao número de disparos a utilizar na análise. O software é capaz de guiar o utilizador através das fases de análise, oferecendo-lhe o controlo total do processo operativo. O programa implementou um sistema de localização eficiente que permite editar a fotografia aérea da área de investigação. Os dados de campo são extraídos diretamente dos ficheiros gerados pelos loggers (em formatos como SEG2, SEGY, SU, etc.) e plotados para dar ao utilizador a identificação das primeiras chegadas, que também podem ser introduzidas manualmente ou por copy/paste. Em função da identificação das primeiras chegadas, o software é capaz de efetuar a análise de regressão e identificar a curva de tempo de percurso. Através desta análise os tempos de chegada das fases são atribuídos aos refractores correctos. Após a construção da curva de tempo de percurso e tendo identificado a velocidade de propagação do sinal sísmico nas diferentes camadas do solo, aplica-se o Método Recíproco Generalizado. Este método baseia-se na pesquisa, no diagrama tempo-distância, de uma distância óptima entre geofones XY, de modo a que os raios sísmicos provenientes de pontos de disparo opostos, posicionados de forma simétrica nos extremos do conjunto, cheguem pelo mesmo ponto do refrator aos geofones colocados em X e Y.
