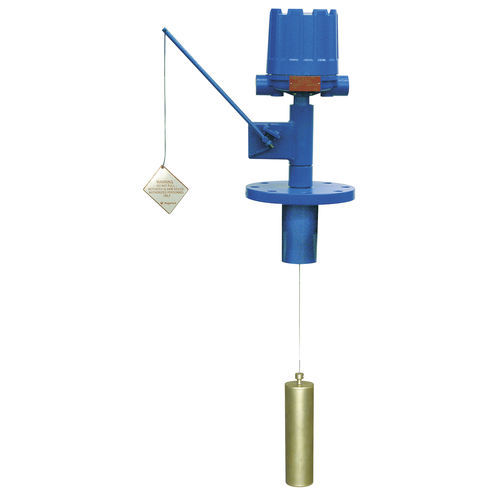

As unidades de medição de nível do tipo de boia da série C10 utilizam três sinais de controle eletricamente separados em uma sequência selecionada em resposta a mudanças de nível de líquido.
As unidades da Série C15 são chaves de diferencial largas com várias opções de sequências de operação que combinam diferencial de nível amplo e estreito e são calibradas na fábrica.
A operação da chave de descarga é baseada na flutuabilidade simples, em que uma mola é carregada com deslocadores ponderados, que são mais pesados que o líquido. A imersão dos deslocadores no líquido resulta em mudança na força de empuxo, alterando a força resultante na mola. A mola comprime à medida que a força de empuxo aumenta.
Uma manga magnética é conectada à mola e opera dentro de um tubo de barreira não magnético. O movimento da mola faz com que a luva magnética se mova para o campo de um ímã articulado, acionando um mecanismo de chave localizado fora do tubo de barreira. Os batentes de limite internos impedem o contato excessivo da mola, sob condições de pico de pico.
Deslocadores ajustáveis em qualquer ponto ao longo do cabo de suspensão
padrão de cabo de suspensão de 10 pés (3 metros)
O design anti-surto elimina a possibilidade de troca de curto-circuito
Montagem flangeada ou rosqueada disponível
Instalação fácil
Ponto de ajuste ajustável em campo e diferencial do interruptor
modelos NACE
modelos de telhado flutuante
Escolha do mecanismo de troca: ◦ Contato seco ◦ hermeticamente selado ◦ Pneumático
Escolha do invólucro do mecanismo de chave: ◦ TIPO 4X / 7/9 Classe I, Div. 1, Grupos C e D, alumínio revestido com polímero ◦ TIPO 4X / 7/9 Classe I, Div. 1, Grupo B,
