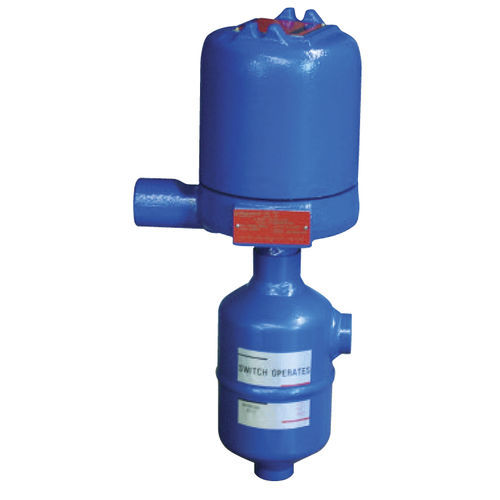

Chave de nível de boia J52

de êmbolopara líquidospara tanque

Os Interruptores de Nível do Refrigerante Modelo J52 são unidades acionadas por boia projetadas para uso em líquidos com gravidade específica de 0,60 e acima. Mecânicas - Chaves de Nível com Câmara Externa Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave. A carcaça é completamente vedada contra a entrada de umidade Vedação de eletroduto com fios de 24 pol. (610 mm) Montagem da câmara de flutuação soldada OPTIONS 3/4" "conexões de solda de soquete NPT ou 3/4" Escolhas de carcaça de aço NEMA 4X, NEMA 4X / 7/9 à prova de explosão e NEMA 4 transparente Lexan Optional cryogenic insulation available, see bulletin 41-106. The buoyancy force of a process liquid on the float causes the float to ride on the liquid surface. The movement of the float with the liquid level moves an attraction sleeve into the field of the switch magnet, pulling the magnet toward the sleeve and actuating the switch.
