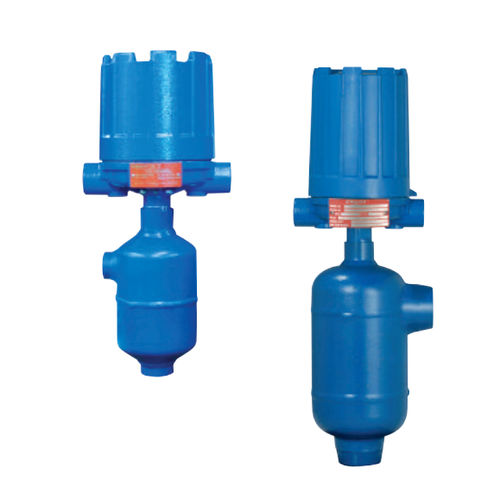

Os interruptores de nível tipo gaiola externa Série B73 e Série 75 são unidades completamente autônomas projetadas para montagem lateral em um tanque ou vaso com conexões roscadas, soldadas ou flangeadas. Esses controles atuados por flutuação provaram sua confiabilidade no controle do processo por décadas.
Um ímã permanente é conectado a um atuador de chave pivotado. À medida que o flutuador / deslocador se eleva após o nível do líquido, ele eleva a manga de atração no campo do imã, que então se encaixa contra o tubo não magnético de fechamento, acionando o interruptor. O tubo anexo fornece um limite de pressão estática entre o mecanismo do comutador e o processo. Em um nível de queda, o flutuador / deslocador desativa a chave.
Câmara de flutuação soldada de aço carbono ou de aço inoxidável
Grau de gravidade específico tão baixo quanto 0,32
Estilos de interruptores disponíveis, incluindo contato seco, hermeticamente selado e pneumático
Mecanismos de comutação única ou múltipla disponíveis
isolamento opcional de alta temperatura disponível
Escolha do mecanismo de troca: ◦ Contato seco ◦ hermeticamente selado ◦ Pneumático
Escolha do invólucro do mecanismo de chave: ◦ TIPO 4X / 7/9 Classe I, Div. 1,
Escolha da conexão do tanque: ◦ 1 "", 1 1⁄2 "" ou 2 "" NPT ◦ 1 "", 1 1⁄2 "" ou 2 "" laterais / laterais flangeadas ◦ 1 "", 1 1⁄2 "" ou 2 "" lateral flangeada / inferior ◦ 1 "", 1 1⁄2 "" ou solda de soquete de 2 ""
OPTIONS
Calibração da interface
Modificações extremas de temperatura
Dimensões de instalação personalizadas
Preparação e acabamento personalizado da superfície exterior
níveis de atuação personalizados
Conexões de ventilação e drenagem
