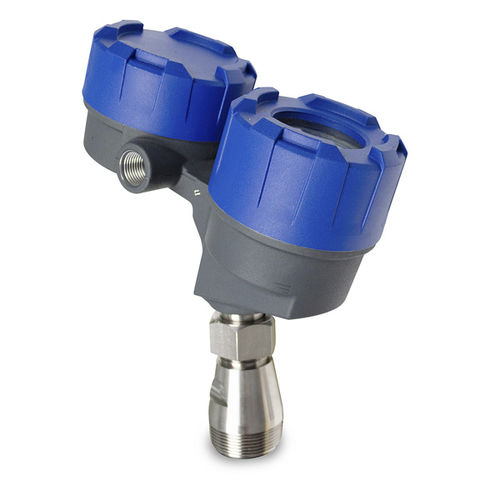

O transmissor de radar Pulsar® Modelo R80 é a última geração de transmissores de radar Magnetrol® 24 VDC, alimentados por laço, sem contacto. Utilizando tecnologia de radar de Onda Contínua Modulada em Frequência (FMCW), este transmissor oferece melhor desempenho, diagnóstico proactivo, e vários assistentes de configuração para trazer simplicidade a uma tecnologia frequentemente complexa.
Tecnologia
Radar Sem Contacto
Os transmissores de nível de radar sem contacto são oferecidos com várias frequências de funcionamento, cada um tendo as suas próprias vantagens.
Existem dois tipos de transmissores de Radar Sem Contacto:
- Onda Contínua Modulada em Frequência (FMCW)
- Radar de ruptura por pulso
Os dispositivos FMCW transmitem um sinal contínuo com uma frequência em constante mudança para baixo em direcção ao líquido. A diferença detectada nas frequências entre o sinal transmitido e o eco de retorno é proporcional à distância.
Os transmissores de Radar Pulse Burst, os mais antigos dos dois tipos, emitem pequenas explosões de energia para uma superfície líquida, e incorporam circuitos de cronometragem de ultra-alta velocidade para medir o tempo do sinal de retorno reflectido da superfície líquida. A distância é então calculada utilizando a equação:
Características
Transmissor multivariável de dois fios, 24 VDC com laço para nível, volume ou fluxo
Desempenho não dependente do processo (a alteração da gravidade específica e o dieléctrico não têm efeito)
a frequência de operação de 80 GHz oferece desempenho superior, antenas mais pequenas, melhor precisão e resolução melhorada
teclado de 4 botões e LCD gráfico permitem a visualização conveniente dos parâmetros de configuração e curva de eco
OPÇÕES
SIL 2 adequado (92,3% SFF, com relatório completo FMEDA disponível)
PACTware PC Program e DTMs melhorados para configuração avançada
---
