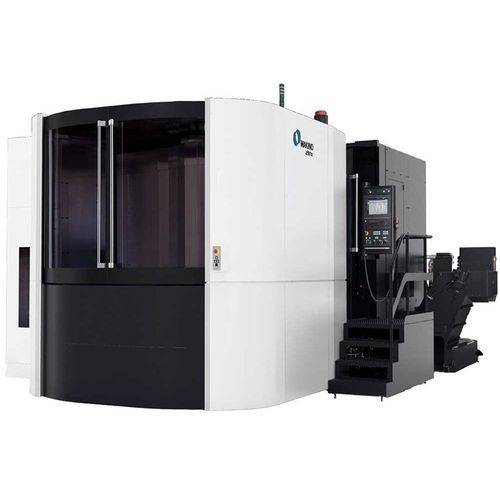

Centro de usinagem CNC de 4 eixos a91nx
horizontalCAT50HSK-A 100

Centro de usinagem CNC de 4 eixos - a91nx - MAKINO Milling Machine - horizontal / CAT50 / HSK-A 100
Centro de usinagem CNC de 4 eixos - a91nx - MAKINO Milling Machine - horizontal / CAT50 / HSK-A 100
Guardar nos favoritos
Comparar

Características

Número de eixos
de 4 eixos
Orientação do eixo-árvore
horizontal
Cone
HSK-A 100, CAT50
Número de ferramentas
60 ferramentas
Aplicações
para a indústria automóvel, para trabalhos pesados, para a indústria aeronáutica
Curso X

1.400 mm
(55,12 in)

Curso Y

1.200 mm
(47,24 in)

Curso Z

1.350 mm
(53,15 in)

Velocidade de rotação

8.000 rpm, 10.000 rpm, 15.000 rpm
(50.265 rad.min-1, 62.832 rad.min-1, 94.248 rad.min-1)

Velocidade de avanço no eixo X

50.000 mm/min
(32,81 in/s)

Velocidade de avanço no eixo Y

50.000 mm/min
(32,81 in/s)

Velocidade de avanço no eixo Z

50.000 mm/min
(32,81 in/s)

Capacidade máx. da mesa

2.000 kg, 3.000 kg
(4.409 lb, 6.614 lb)

Peso máx. das ferramentas

30 kg, 35 kg
(66,1 lb, 77,2 lb)

Tempo de troca de ferramentas

1,8 s, 2,2 s

Descrição

Visão geral
Peças de grandes dimensões com características extensas, desbaste intensivo seguido de acabamento de precisão são requisitos comuns onde o Makino a91nx é utilizado. O a91nx faz parte da série nx da Makino e oferece capacidade para componentes de grande porte, mantendo qualidade superficial e produtividade.

Setores
  • Automotivo e caminhões pesados
  • Componentes industriais
  • Equipamentos agrícolas
  • Máquinas de construção
  • Peças aeroestruturais


Palete e percursos
Máquina com palete 800 x 800 mm projetada para alta confiabilidade e produtividade. Os percursos dos eixos suportam peças volumosas e operações de desbaste pesadas.

Sensor de ferramenta partida: Vision B.T.S.
Um sensor do tipo vision é padrão no magazine do ATC e verifica automaticamente o estado de brocas, machos e outras ferramentas de ponto único, reduzindo paradas e sucata por falha de ferramenta.

Gestão avançada de cavacos
O design Makino (paredes quase verticais e canal triplo) direciona os cavacos para fora da câmara de usinagem, minimizando acúmulos e reduzindo a dependência do fluido de corte para evacuação.

Ergonomia e manuseio
Configuração de eixo horizontal e portas de grande abertura facilitam carga/descarga por guindaste. Degraus e pontos de acesso permitem preparação e inspeção seguras de ferramentas e peças, assim como acesso ao trocador de paletes para montagem de dispositivos.

Especificações técnicas
  • Modelo: a91nx (série nx)
  • Palete: 800 x 800 mm
  • Percursos (X × Y × Z): 1.400 mm × 1.200 mm × 1.350 mm
  • Velocidade do fuso: 10.000 rpm (opções: 8.000 / 15.000)
  • Conicidade do fuso: BT50 (opção HSK‑A100)
  • Avanço rápido: 60.000 mm/min
  • Velocidade máxima de avanço: 50.000 mm/min
  • Peça máxima: Ø 1.450 mm × 1.450 mm
  • Carga útil máxima: 2.000 kg
  • Capacidade ATC: 60 ferramentas
  • Diâmetro máx. ferramenta: 155 mm (com ferramentas adjacentes) / 356 mm (sem ferramentas adjacentes)
  • Peso máx. ferramenta: 30 kg (momento 45 N·m)
  • Sensor Vision B.T.S. integrado no magazine do ATC
  • Gestão de cavacos: paredes quase verticais e canal triplo
  • Ergonomia: portas largas, acesso à câmara, compatível com movimentação por guindaste


Observações
As especificações padrão podem variar por país; opções para fuso, conicidade e configurações de ferramentas estão disponíveis.
