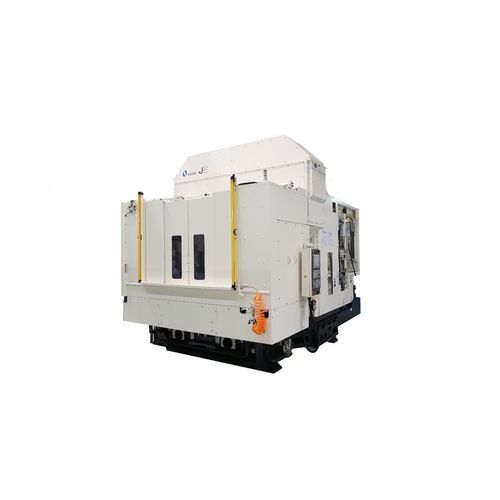

Centro de usinagem CNC de 3 eixos J5

horizontaltipo pórticoHS-A 63

Visão geral
Variante de curso estendido da família de centros de usinagem horizontais Makino J5, concebida para usinar peças de grande porte usadas em estruturas automotivas, sistemas de suspensão e unidades de propulsão EV. Disponível em três layouts com eixo A rotativo, eixo B rotativo ou combinação B sobre A. Estrutura da base e fuso de alta rigidez permitem altas taxas de remoção de material adequadas a ambientes de produção.

Detalhes do produto
Configuração de eixos empilhados facilita a movimentação de peças e integração com automação, como robôs portais, ao mesmo tempo que reduz a área ocupada. A máquina inclui um sistema de nivelamento de 3 pontos para instalação rápida e estável e menor necessidade de manutenção de alinhamento. Mesas rotativas com acionamento direto aceleram os movimentos e melhoram a fiabilidade a longo prazo.

Principais características

• Três opções de layout: eixo A rotativo, eixo B rotativo ou combinação B sobre A.
• Projeto de eixos empilhados para fácil integração com robôs portais e footprint compacto.
• Base e fuso altamente rígidos para suportar altas taxas de remoção de material.
• Sistema de nivelamento de 3 pontos para instalação simplificada e alinhamento consistente.
• Mesas rotativas de acionamento direto para indexação mais rápida e maior fiabilidade.

Especificações técnicas

• Palete: 500 x 500 mm padrão (400 x 400 mm opcional).
• Curso X: 1.500 mm (59,1 in).
• Curso Y: 1.000 mm (39,4 in) para HSK-A63; 930 mm (36,6 in) para HSK-A100.
• Curso Z: 650 mm (25,6 in).
• Carga útil (capacidade máxima da peça): aproximadamente 600 kg a 2.000 kg dependendo do tipo de eixo rotativo.
• Eixo A: ilimitado (tipo A) ou +90° / -180° (tipo A/B).
• Eixo B: ilimitado quando aplicável.
• Opções de fuso: 14.000 RPM com HSK-A63 (padrão); 10.000 RPM com HSK-A100 (opcional).
• Potência de pico do fuso: HSK-A63 — 25 kW / 201 N·m; HSK-A100 (opcional) — 35 kW / 488 N·m.
• Deslocamento rápido: X 50.000 mm/min; Y/Z 60.000 mm/min. Avanço de corte: 50.000 mm/min.
• Magazine de ferramentas: HSK-A63 — tambor duplo 44 ferramentas (padrão); HSK-A100 — tambor duplo 36 ferramentas (opcional).
• Comprimento máximo de ferramenta suportado: até 450 mm.
• CNC: controlo Fanuc Pro-L otimizado para produção em grande volume e integração ladder-logic.
