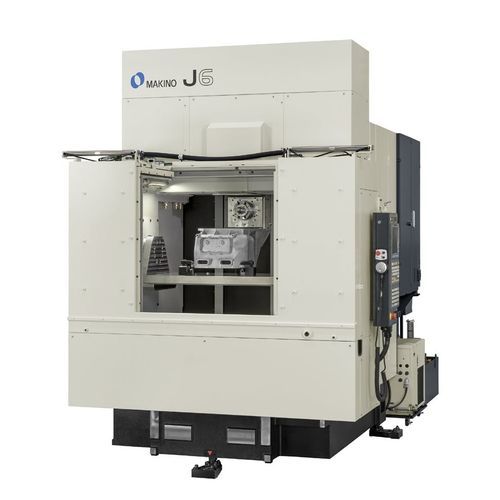

Centro de usinagem CNC de 5 eixos J6

horizontalpara metais não ferrososHS-A 63

Visão geral
Família de centros de usinagem horizontais de mesa única, alta velocidade e alta produção, projetada para ser o núcleo de linhas de usinagem CNC flexíveis de alto volume. A série J6 apresenta cinemática de eixos empilhados e configuração de mesa única para promover evacuação eficiente de cavacos e estabilidade térmica/mecânica para peças não ferrosas near‑net produzidas em grandes séries.

Configuração da família

• Otimizado para peças não ferrosas near‑net e produção em alto rendimento.
• Disponível em três variantes cinemáticas: duas variantes 4‑eixos (A ou B) e uma variante 5‑eixos (B sobre A).
• Layout de chão compacto e nivelamento real em três pontos para estabilidade de alinhamento em células de produção.

Especificações técnicas (métricas)
Eixo A: Ilimitado (tipo A) / +90° / -180° (tipo A/B)
Eixo B: Ilimitado (tipos A e A/B)
Velocidade do spindle: 16.000 rpm (12.000 rpm opc.)
Conicidade do spindle: HSK‑A63
Avanço rápido: 75.000 mm/min
Avanço de corte: 50.000 mm/min
Pallet (curso padrão): X: 750 mm Y: 560 mm Z: 500 mm
Dimensão máxima da peça: Varia conforme a variante cinemática
Carga máxima: 500 kg (tipo B); 400 kg (tipos A, A/B)
Capacidade ATC: 30 ferramentas (40 opcional)
Tempo chip‑to‑chip: 2,0 s ± 10 %
Diâmetro máximo da ferramenta: Ø100 mm (Ø125 mm com limitações)
Peso máximo da ferramenta: 8 kg

Especificações técnicas (imperial)
Pallet (curso padrão): X: 29.5" Y: 22.0" Z: 19.9"

Características / destaques técnicos

• HMC horizontal de mesa única concebido para aplicações de alta velocidade e alta produção.
• Cinemática de eixos empilhados para evacuação controlada de cavacos e maior rendimento.
• Três opções cinemáticas para ajustar ao processo: 4‑eixos (A), 4‑eixos (B), 5‑eixos (B sobre A).
• Spindle até 16.000 rpm com acoplamento HSK‑A63 para usinagem em altas velocidades.
• Altas velocidades de deslocamento rápido (75.000 mm/min) e avanço de corte (50.000 mm/min) para reduzir tempos de ciclo.
• ATC padrão 30 ferramentas (expansível para 40); tempo chip‑to‑chip ≈ 2,0 s.
• Carga útil e dimensão da peça escaláveis por variante (até 500 kg).
• Limites de ferramenta: Ø100 mm (Ø125 mm com restrições), peso máximo por ferramenta 8 kg.
