Centro de usinagem CNC de 4 eixos MCD2018
horizontal60 ferramentas120 ferramentas

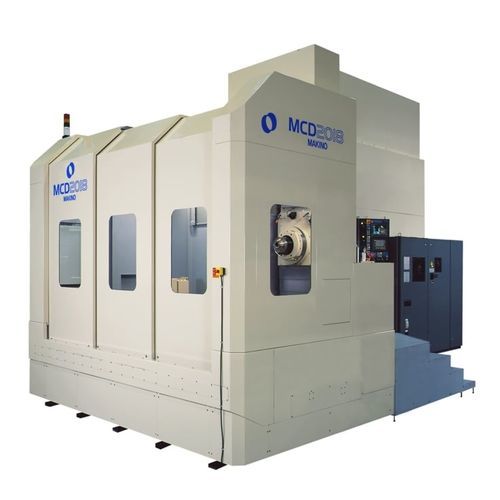

Centro de usinagem CNC de 4 eixos - MCD2018 - MAKINO Milling Machine - horizontal / 60 ferramentas / 120 ferramentas
Centro de usinagem CNC de 4 eixos - MCD2018 - MAKINO Milling Machine - horizontal / 60 ferramentas / 120 ferramentas
Guardar nos favoritos
Comparar

Características

Número de eixos
de 4 eixos
Orientação do eixo-árvore
horizontal
Número de ferramentas
30 ferramentas, 60 ferramentas, 120 ferramentas
Função adicional
de fresagem, de corte, para furação
Aplicações
para moldes, para trabalhos pesados, para peças de grandes dimensões
Outras características
de alta velocidade, de alto desempenho, de alta rigidez
Curso X

2.000 mm
(78,74 in)

Curso Y

1.800 mm
(70,87 in)

Curso Z

1.300 mm, 1.500 mm
(51,18 in, 59,06 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Velocidade de avanço no eixo X

16.000 mm/min
(10,5 in/s)

Velocidade de avanço no eixo Y

16.000 mm/min
(10,5 in/s)

Velocidade de avanço no eixo Z

16.000 mm/min
(10,5 in/s)

Capacidade máx. da mesa

8.000 kg, 12.000 kg
(17.637 lb, 26.455 lb)

Peso máx. das ferramentas

30 kg
(66,1 lb)

Tempo de troca de ferramentas

18 s

Descrição

Visão geral
O MCD2018 é um centro de usinagem horizontal (HMC) heavy-duty projetado para usinagem FF em alta velocidade e alta precisão de matrizes, moldes pesados e peças de grande porte. Combina um fuso de nariz longo e alta rigidez com uma mesa indexável de precisão para permitir fresamento profundo, gun drilling e cortes pesados.

Pontos principais
  • Fuso de nariz longo e alta rigidez para melhorar fresamento profundo e usinagem pesada.
  • Mesa indexável de alta precisão com resolução 0,0001°; mesa suporta cargas até 8.000 kg (12.000 kg opcional).
  • Detecção de posição absoluta em todos os eixos para repetibilidade e redução do tempo de setup.
  • Múltiplos transportadores em espiral para cavacos e gestão eficiente do fluido de corte para grandes volumes de cavacos.
  • Proteção totalmente fechada com porta frontal e teto que abrem completamente para facilitar o setup de grandes peças.
  • Fuso padrão 6.000 rpm (opções: 4K, 8K, 15K, 18K); capacidade ATC padrão 30 (opções até 399).
  • Deslocamento rápido e avanço de corte até 16.000 mm/min; tempo ferramenta-a-ferramenta aprox. 18 s.


Aplicações recomendadas
  • Usinagem FF de grandes matrizes e moldes.
  • Fresamento profundo e usinagem pesada de componentes de grande porte.
  • Gun drilling e perfurações profundas onde rigidez e alcance do fuso são críticos.


Especificações técnicas
  • Palete: 1800 mm × 1300 mm (70,9" × 51,2")
  • Cursos (X × Y × Z): X: 2000 mm; Y: 1800 mm; Z: 1300 mm (Z 1500 mm opcional)
  • Eixo B: indexação 360°
  • Eixo C: N/A
  • Velocidade do fuso: 6.000 rpm (opções: 4.000 / 8.000 / 15.000 / 18.000 rpm)
  • Deslocamento rápido: 16.000 mm/min (630 ipm)
  • Avanço de corte: 16.000 mm/min (630 in/min)
  • Peça máxima: Ø 2200 mm × 2100 mm (com limitações)
  • Carga máxima: 8.000 kg (12.000 kg opcional)
  • Resolução de indexação da mesa: 0,0001°; mesa suporta até 8 toneladas
  • Capacidade ATC: 30 (opções: 60, 99, 120, 180, 280, 399)
  • Tempo ferramenta-a-ferramenta: 18 s
  • Diâmetro máximo da ferramenta: 300 mm (com limitações)
  • Peso máximo da ferramenta: 30 kg
  • Recursos padrão: detecção de posição absoluta em todos os eixos; múltiplos transportadores em espiral para cavacos; proteção totalmente fechada com porta frontal e teto que abrem completamente
  • Operações recomendadas: usinagem FF, gun drilling, fresamento profundo, cortes pesados
