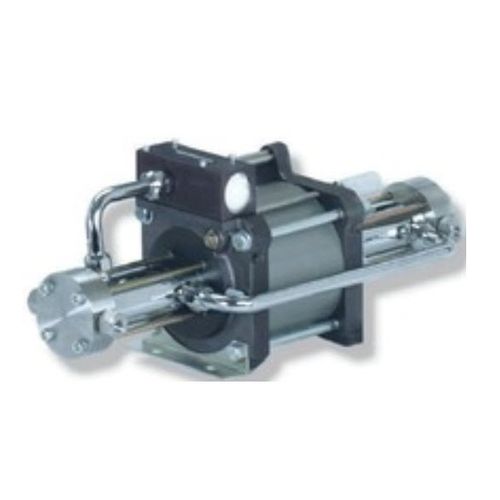

Amplificador de pressão de pistão DLE 30

de gásde nitrogêniode oxigênio

Os compressores de alta pressão Maximator são adequados para a compressão sem óleo de gases e ar. Os compressores acionados a ar são uma alternativa eficiente aos produtos acionados eletricamente e podem ser utilizados em áreas à prova de explosão (de acordo com a diretiva 2014/34/UE). Aplicação e implementação Graças à vasta gama de modelos, é possível selecionar o impulsionador ideal para cada aplicação. Podem ser utilizados impulsionadores de um estágio, de dupla ação ou de dois estágios, ou uma combinação destes modelos, para atingir diferentes pressões de funcionamento e caudais. Ensaio de pressão com gás Transferência de gás Recuperação de gás Carregamento de acumuladores de azoto Alimentação para sistemas de gás de isolamento Moldagem por injeção assistida a gás Espuma de CO₂ Transferência de garrafas de oxigénio Carregamento de garrafas de ar respirável Teste de estanquidade Descrição funcional O princípio de funcionamento dos compressores Maximator é semelhante ao de um intensificador de pressão. Um pistão de ar de grandes dimensões é pressurizado a baixa pressão (pistão de ar (3)) e atua sobre uma área reduzida a alta pressão (pistão de alta pressão (2)). O funcionamento contínuo é assegurado por uma válvula de 4/2 vias pilotada (carretel (4)). O carretel conduz o ar de acionamento alternadamente para a superfície superior e inferior do pistão de ar. O carretel é pilotado por duas válvulas de 2/2 vias (válvulas piloto (7)), que são acionadas mecanicamente pelo pistão de ar nas suas posições finais. As válvulas piloto carregam e descarregam a câmara do carretel. O pistão de alta pressão, apoiado pelas válvulas de retenção (válvula de retenção de entrada e válvula de retenção de saída (1)), fornece o caudal.
