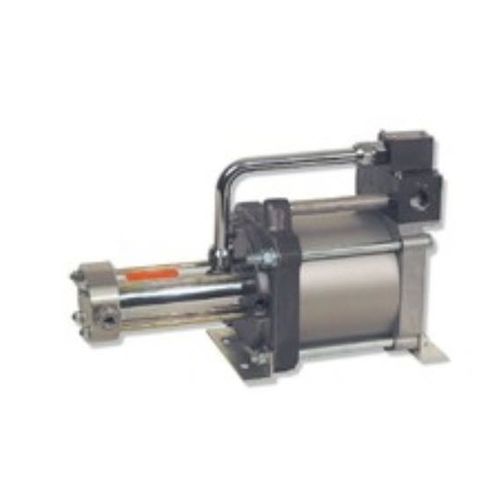

Amplificador de pressão de pistão DLE 75-1

de gásde nitrogêniode oxigênio

Os compressores de alta pressão Maximator são adequados para a compressão sem óleo de gases e ar. Os compressores acionados a ar são uma alternativa eficiente aos produtos acionados eletricamente e podem ser utilizados em áreas à prova de explosão (de acordo com a diretiva 2014/34/UE). Aplicação e implementação Graças à vasta gama de modelos, é possível selecionar o impulsor ideal para cada aplicação. Podem ser utilizados impulsores de um só estágio, de dupla ação ou de dois estágios, ou uma combinação destes modelos, para atingir diferentes pressões de funcionamento e capacidades de caudal. Teste de pressão com gás Transferência de gás Recuperação de gás Carregamento de acumuladores de azoto Alimentação de sistemas de gás de isolamento Moldagem por injeção assistida a gás Espumagem com CO₂ Transferência de garrafas de oxigénio Carregamento de garrafas de ar respirável Teste de estanquidade Descrição funcional O princípio de funcionamento dos boosters Maximator é semelhante ao de um intensificador de pressão. Um pistão de ar de grandes dimensões é pressurizado a baixa pressão (pistão de ar (3)) e atua sobre uma área reduzida a alta pressão (pistão de alta pressão (2)). O funcionamento contínuo é assegurado por uma válvula de 4/2 vias pilotada (carretel (4)). O carretel direciona o ar de acionamento alternadamente para a superfície superior e inferior do pistão de ar. O carretel é pilotado por duas válvulas de 2/2 vias (válvulas piloto (7)), que são acionadas mecanicamente pelo pistão de ar nas suas posições finais. As válvulas piloto carregam e descarregam a câmara do carretel. O pistão de alta pressão, apoiado pelas válvulas de retenção (válvula de retenção de entrada e válvula de retenção de saída (1)), fornece o caudal.
