Torno CNC F series
verticalhidrostáticode coluna dupla

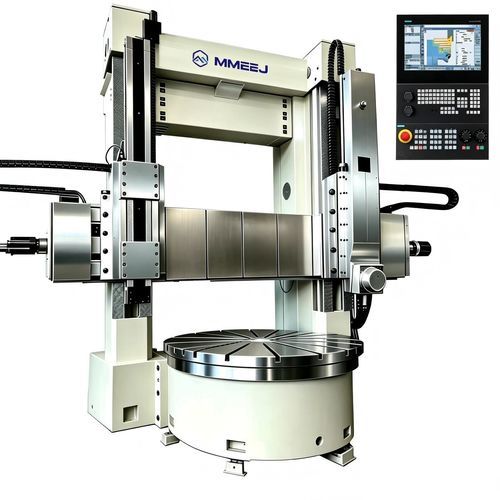

Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de coluna dupla

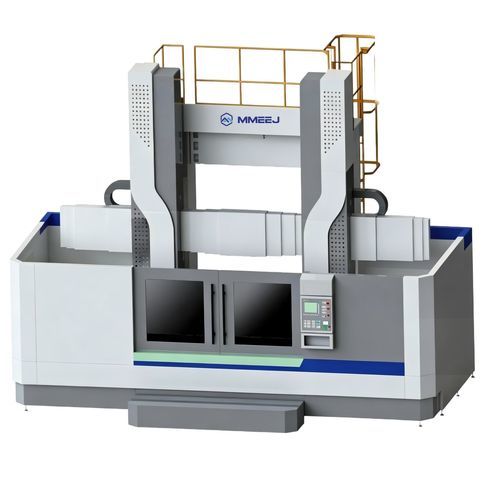

Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de coluna dupla
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de coluna dupla - imagem - 2
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de coluna dupla - imagem - 3
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de coluna dupla - imagem - 4
Torno CNC - F series - Meijin Machinery Equipment (Dalian) Co., Ltd. - vertical / hidrostático / de coluna dupla - imagem - 5
Guardar nos favoritos
Comparar
Mais informações no site da Meijin Machinery Equipment (Dalian) Co., Ltd.

Características

Tipo de acionamento
CNC
Orientação do eixo-árvore
vertical
Estrutura
de coluna dupla, hidrostático
Torres
com quatro torres
Performance
de alta rigidez
Diâmetro

MÍN: 2.500 mm
(98,43 in)

MÁX: 8.000 mm
(314,96 in)

Velocidade de rotação

MÍN: 0,2 rpm
(1,257 rad.min-1)

MÁX: 63 rpm
(395,841 rad.min-1)

Diâmetro máx. peças

MÍN: 2.250 mm
(89 in)

MÁX: 6.300 mm
(248 in)

Potência nominal

55 kW, 90 kW, 132 kW
(74,8 hp, 122,4 hp, 179,5 hp)

Peso

MÍN: 34 t
(37 us ton)

MÁX: 256 t
(282 us ton)

Descrição

Visão geral
  • Torno vertical de coluna dupla CNC série F projetado para torneamento pesado de peças de grande diâmetro. Estrutura principal em ferro fundido cinzento HT250–HT300 (envelhecido e aliviado de tensões). Fuso e ram em ferro fundido dúctil QT600. Fuso de esferas ф63 mm. Opções de CNC: SIEMENS 828D, FANUC OI-TF/OHTF, GSK980TDI.


Principais características
  • Construção: bancada vertical de dupla coluna com travessa rígida e guias hidrostáticas ou guias rolantes opcionais.
  • Materiais e tratamento: HT250–HT300, superfícies de contato raspadas manualmente, engrenagens forjadas, temperadas e retificadas (40Cr/45) com espaçadores de precisão.
  • Fuso e acionamentos: fuso/ram QT600, acionamento da mesa por passos ou contínuo, motores principais 55–132 kW conforme o modelo.
  • Avanços e cinemática: avanços contínuos 1–500 / 0.1–1000 mm/rot, avanço rápido até 3000/4000 mm/min, faixas de velocidade da mesa conforme o modelo até 0,2 rpm.


Destaques técnicos (parâmetros selecionados)
  • Modelos disponíveis: CK5225Fx, CK5231Fx, CK5235Fx, CK5240Fx, CK5250Fx, CK5263Fx, CK5263FxH/W, CK5280Fx (variantes H/W indicadas).
  • Diâmetro máximo de torneamento: φ2500 a φ8000 mm (dependendo do modelo).
  • Diâmetros da mesa de trabalho: φ2250 a φ6300 mm; peso máximo da peça até 125 t conforme o modelo.
  • Percursos da travessa, cursos do ram e forças de corte variam por modelo; potência do motor principal: 55 kW (AC) a 132 kW (DC).
  • Fuso de esferas: NJGR/Hanjiang ф63 mm; rolamentos e componentes elétricos especificados por modelo.


Opções e personalização
  • Opções disponíveis: controle em malha fechada total, proteção semi-fechada, porta articulada, transportador de cavacos, escolha de guias hidrostáticas ou rolantes, diversos porta-ferramentas (ram quadrado, torre elétrica 4 estações) e configurações específicas para o cliente.
  • Testes de aceitação na fábrica (FAT), instalação e comissionamento disponíveis mediante solicitação.


Aplicações e setores
  • Adequado para usinagem pesada nos setores de energia, construção naval, siderurgia, máquinas pesadas, geração de energia e outros que necessitem torneamento de grande diâmetro.


Encomenda e suporte técnico
  • Folhas de dados técnicas por modelo e assistência de configuração estão disponíveis. Contacte o fornecedor para prazos, opções, peças sobressalentes e suporte no local.
