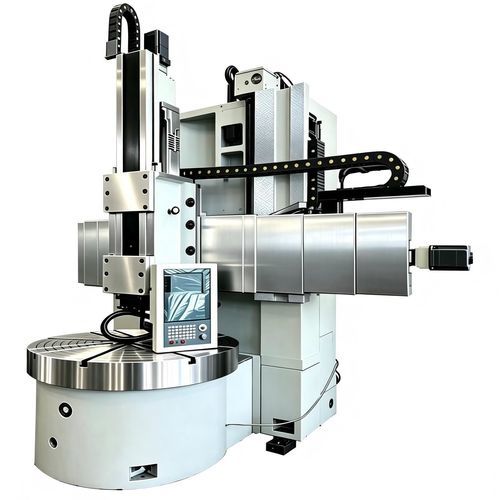

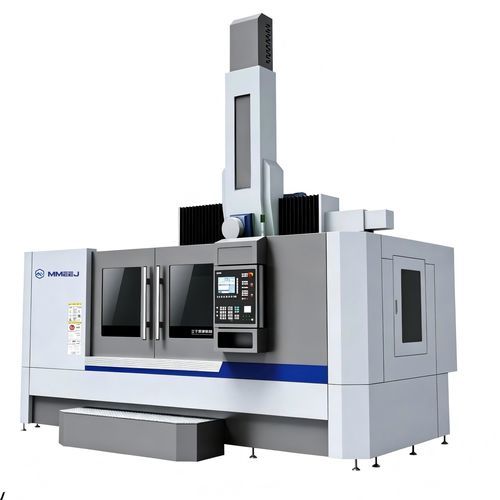

Torno CNC Fx H/W series

verticalde coluna únicacom quatro torres

Descrição curta

• Material da máquina: ferro fundido cinzento HT250-HT300, envelhecido e aliviado de tensões para alta rigidez e mínima deformação
• Dureza do material: ≥ HB180; usinagem grosseira seguida de envelhecimento secundário e acabamento
• Raspagem manual das superfícies de contato para reduzir atrito e camada de óxido; viga transversal com convexidade; tiras macias de PTFE nas guias do porta-ferramentas
• Engrenagens e coroa: forjadas, temperadas e retificadas (40Cr, aço 45); espaçadores/calços retificados para precisão de montagem
• Eixo e coluna: fundição dúctil QT600 (nodular)
• Fuso de esferas: marca nacional (NJGR/Hanjiang), diâmetro ф63 mm
• Elétrico e rolamentos: componentes Chint com proteção contra sobrecarga; rolamentos HRB/LY-C/C & U

Tabela técnica
Modelo | Unidade | CK578Fx H/W | CK5112Fx H/W | CK5116Fx H/W | CK5120Fx H/W
Diâmetro máx. de torneamento | mm | φ800 | φ1250 | φ1600 | φ2000
Altura máx. da peça (Hx100) | mm | 6 | 10/12/14 | 10/12/14/16 | 10/12/14/16
Peso máx. da peça | t | 2 | 3.2/5 | 5/8 | 8
Diâmetro da mesa | mm | φ720 | φ1000 | φ1400 | φ1800
Etapas de velocidade da mesa | | | Stepless | 16Step/Stepless | 16Step/Stepless | 16Step/Stepless
Intervalo de velocidade da mesa | r/min | 15-460 | 6.3-200 | 5-160 | 3.15-100
Binário máx. da mesa | Nm | 3200 | 10000 | 20000 | 30000
Curso do travessão | mm | / | 650/850/1050 | 650/850/1050 | 650/850/1050
Velocidade de elevação do travessão | mm/min | / | 660 | 660 | 660
Potência do motor de elevação do travessão | Kw | / | 2.2 | 2.2 | 2.2
Curso vertical do porta-ferramentas | mm | 710 | 850 | 1000 | 1200
Curso horizontal do porta-ferramentas vertical | mm | 600 | 850/1000 | 850/1000 | 850/1000
Etapas de avanço do porta-ferramentas vertical | | | Stepless | Stepless | Stepless | Stepless
Intervalo de avanço do porta-ferramentas vertical | mm/min | 0.1-1000 | 0.1-1000 | 0.1-1000 | 0.1-1000
Avanço rápido do porta-ferramentas | mm/min | 3000 | 3000 | 3000 | 3000
Força máxima de corte do porta-ferramentas vertical | Nm | 10000 | 10000 | 20000 | 25000
Seção do cabo da ferramenta de torneamento | mm | 32x32 | 40x40 | 40x40 | 40x40
Peso da máquina (aprox.) | t | 8.5 | 10/12 | 12/13.5/15/16.5 | 15/17/19/21
Potência do motor do fuso (kW) | kw | 18.5 | 22(16steps)/37(stepless) | 30(16steps)/45(stepless) | 37(16steps)/45(stepless)
Sistema CNC | | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI | SIEMENS 828D / FANUC OI-TF / GSK980TDI
Tipo de guia da mesa | | Guia rolante | Guia de deslizamento / Guia rolante | Guia de deslizamento / Guia rolante | Guia de deslizamento / Guia rolante
Controle em malha fechada total | | Opção | Opção | Opção | Opção
Proteção semi-fechada, transportador de cavacos, sistema de refrigeração | | Opção | Opção | Opção | Opção
Tipo de coluna | | Coluna quadrada / torretta de 4 estações | Coluna quadrada / torretta de 4 estações | Coluna quadrada / torretta de 4 estações | Coluna quadrada / torretta de 4 estações
Mordente manual/hidráulico | | Opção | Opção | Opção | Opção

Especificações técnicas

• Nome da série: Torno vertical CNC de coluna simples série F
• Material da máquina: ferro fundido cinzento HT250-HT300, envelhecido e aliviado
• Dureza do material: ≥ HB180
• Raspagem manual das superfícies de contato; tiras PTFE nas guias do porta-ferramentas
• Engrenagens forjadas, temperadas e rectificadas (40Cr, aço 45) com espaçadores/calços rectificados para montagem de precisão
• Mandrino e coluna em fundição dúctil QT600 (nodular)
• Vite de esferas: marca nacional (NJGR/Hanjiang), diâmetro ф63 mm
• Elétrico: componentes Chint com proteção contra sobrecarga
• Rolamentos: HRB/LY-C/C & U
• Modelos disponíveis e capacidades principais: CK578Fx H/W (φ800, mesa φ720, fuso 18.5 kW), CK5112Fx H/W (φ1250, mesa φ1000), CK5116Fx H/W (φ1600, mesa φ1400), CK5120Fx H/W (φ2000, mesa φ1800)
• Intervalos de velocidade da mesa variam por modelo (15-460 r/min até 3.15-100 r/min)
• Binário máximo da mesa até 30000 Nm (maior modelo)
• Curso vertical do porta-ferramentas até 1200 mm; curso horizontal até 1000 mm (conforme modelo)
• Intervalo de avanço vertical 0.1–1000 mm/min; avanço rápido até 3000 mm/min
• Força de corte do porta-ferramentas até 25000 Nm (maior modelo)
• Seções do porta-ferramentas: 32x32 mm ou 40x40 mm conforme modelo
• Peso aproximado da máquina de ~8.5 t até ~21 t conforme modelo
• Opções de potência do fuso: 18.5 kW até 45 kW (dependente do modelo, variantes por passos/contínuas)
• Sistemas CNC: SIEMENS 828D, FANUC OI-TF, GSK980TDI
• Tipos de guias: guia rolante ou combinações guia deslizante/rolante (dependente do modelo)
• Opções: controlo em malha fechada total, proteção semi-fechada, transportador de cavacos, sistema de refrigeração, mordente manual/hidráulico
