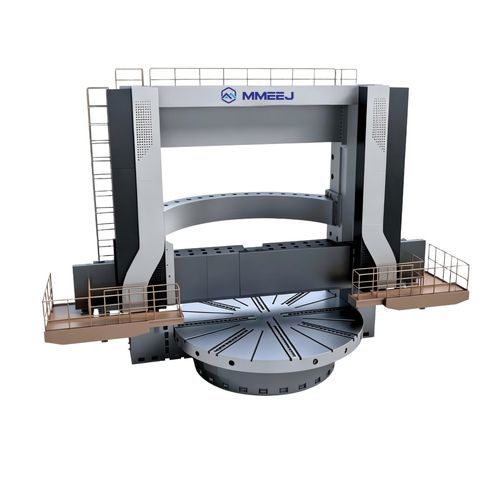

Torno manual D series

verticalde coluna duplade alta rigidez

Visão geral do produto:
Torno vertical de dupla coluna série D concebido para torneamento e usinagem de grandes diâmetros e cargas pesadas. Estrutura em ferro fundido cinzento HT250–HT300 com envelhecimento e alivio de tensões; fuso e carrinho em ferro dúctil QT600. Indicada para ciclos de desbaste, envelhecimento secundário e acabamento.

Dados técnicos principais:

• Material da máquina: ferro fundido HT250–HT300, envelhecido e aliviado
• Dureza do material: > HB180 (fluxo: desbaste → envelhecimento secundário → acabamento)
• Fuso e ram: ferro dúctil QT600
• Fuso de esferas: marca nacional (NJGR / Hanjiang), ф63 mm
• Diâmetro máximo de torneamento: φ2500 a φ6300 conforme o modelo
• Diâmetro da mesa: φ2250 a φ5700 conforme o modelo
• Potência do motor principal: tip. 55 kW (AC), até 90 kW nos modelos maiores
• Faixa de velocidade da mesa: aprox. 0,32–63 r/min (dependendo do modelo)
• Faixa de avanço (suportes de ferramenta): 1–500 mm/min; avanço rápido até 3000 mm/min
• Curso do cabeçote transversal: 1250–3500 mm (dependendo do modelo); curso do ram até 2000 mm
• Seção do porta‑ferramenta: 50×50 mm (60×60 mm no maior modelo)
• Forças de corte máximas: até 63 kN (dependendo do modelo)
• Opções: dispositivos de proteção, sistema de refrigeração, remoção de cavacos

Modelos e capacidades:

• Modelos disponíveis: C(X)5225DxH/W, C(X)5231DxH/W, C(X)5235DxH/W, C(X)5240DxH/W, C5250DxH/W, C5263D xH/W
• Variações de altura da peça: H = 16/20/25 (alguns modelos), até 40 mm no maior
• Peso máximo da peça: 12 t até 80 t conforme o modelo
• Velocidade e binário da mesa variam por modelo para corresponder às cargas de usinagem

Aplicações:

• Torneamento de grandes anéis, flanges, discos e carcaças
• Indústrias pesadas: geração de energia, eólico, construção naval, máquinas pesadas
• Acabamento de precisão após tratamentos de envelhecimento para estabilidade dimensional

Opções e acessórios:

• Dispositivos de proteção e carenagens
• Sistemas de refrigeração e filtragem
• Transportadores de cavacos e sistemas de evacuação
• Porta‑ferramentas específicos e tiras PTFE nas guias para reduzir o atrito
