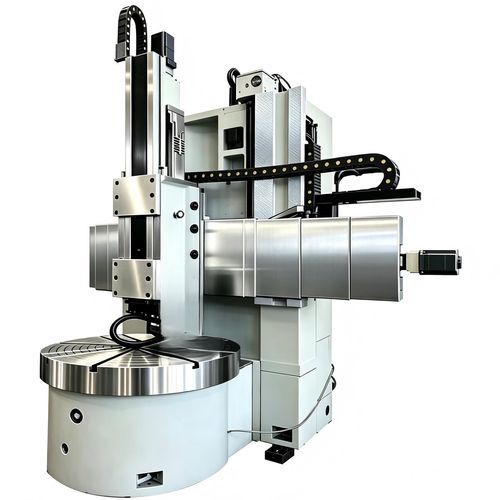

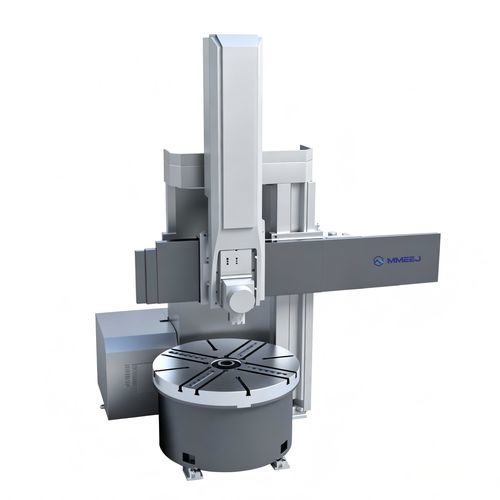

Torno convencional Dx H/W series

verticalde coluna única12 ferramentas

Visão geral

• Estrutura da máquina: torno vertical de coluna única série D, modelos C578Dx H/W, C5112Dx H/W, C5116Dx H/W, C5120Dx H/W
• Material da máquina: ferro fundido cinzento HT250–HT300, envelhecido e aliviado de tensões para alta rigidez e deformação mínima
• Eixo e veio: ferro fundido dúctil QT600
• Dureza e processo: dureza ≥ HB180; usinagem bruta → envelhecimento secundário → usinagem de acabamento
• Precisão superficial: raspagem manual das superfícies de contacto; correção da convexidade da travessa; tiras macias de PTFE nas guias do porta-ferramentas para reduzir atrito
• Engrenagens: engrenagens forjadas, temperadas e retificadas (40Cr / aço 45) com espaçadores/calços retificados para montagem precisa
• Parafuso de esferas: marcas nacionais (NJGR / Hanjiang), diâmetro φ63 mm

Tabela técnica
Modelos: C578Dx H/W | C5112Dx H/W | C5116Dx H/W | C5120Dx H/W
Diâmetro máximo de torneamento: φ800 | φ1250 | φ1600 | φ2000
Altura máxima da peça (H=100): 6 mm | 10/14 mm | 10/14/16 mm | 10/14/16 mm
Peso máximo da peça: 2 t | 3.2/5 t | 5/8 t | 8 t
Diâmetro da mesa: 720 mm | 1000 mm | 1400 mm | 1800 mm
Velocidade da mesa / passos: 15–460 rpm (16 stepless) | 6.3–200 rpm (16 stepless) | 5–160 rpm (16 stepless) | 3.15–100 rpm (16 stepless)
Torque máximo da mesa: 3.2 Nm | 20 Nm | 25 Nm | 30 Nm
Curso do travessa: / | 650/1000 mm | 650/1000/1200 mm | 650/1000/1200 mm
Velocidade de elevação da travessa: / | 660 mm/min | 660 mm/min | 660 mm/min
Potência do motor de elevação travessa: / | 2.2 kW | 2.2 kW | 2.2 kW
Curso horizontal do porta-ferramentas vertical: 710 mm | 700 mm | 915 mm | (-10–1200) mm
Curso vertical porta-ferramentas (curso do veio): 600 mm | 650/800 mm | 800/900 mm (torre pentagonal) / 1000 mm (veio quadrado/ octogonal) | 800/900 mm (torre pentagonal) / 1000 mm (veio quadrado/ octogonal)
Ângulo de rotação porta-ferramentas vertical: ±30° para todos os modelos
Curso horizontal porta-ferramentas lateral: / | 500 mm | 630 mm | /
Curso vertical porta-ferramentas lateral: / | 900 mm | 900 mm | /
Diâmetro máx. torneamento porta-ferramentas lateral: / | φ1100 | φ1400 | /
Faixa de avanço do porta-ferramentas: 0.8–86 rpm (todos os modelos)
Força máxima de corte do porta-ferramentas: 3.2 KN | 17.5 KN | 25 KN | 25 KN
Velocidade de avanço rápido do porta-ferramentas: 1800 mm/min (todos os modelos)
Passos de avanço do porta-ferramentas: 12 passos (todos os modelos)
Potência do motor de avanço: 1.3/1.7 | 1.3/1.8 | 1.3/1.8 | 1.3/1.8 (kW)
Potência do motor principal: 15 kW | 22 kW | 30 kW | 37 kW
Secção do porta-ferramenta: 30×40 mm (todos os modelos)
Tipo de guia da mesa: guia de rolos (C578Dx/C5112Dx) — guia deslizante/rolo (C5116Dx) — guia deslizante (C5120Dx)
Tipo de veio: veio pentagonal / veio quadrado / veio octogonal conforme o modelo
Peso da máquina (aprox.): 8 t | 8.5/9.5 t | 12.7/13.5/13.8 t | 16 t
Dimensões totais (C×L×A): 4200×2900×3850 mm | variantes: 2660×2740×3550 / 2660×2740×3950 / 2660×3740×4150 | 2770×3450×3400 / 2770×3450×3900 | 4110×2900×3700 mm
Opções: dispositivos de proteção, sistema de refrigeração, sistema de remoção de cavacos, mostrador digital (DRO), controlo PLC, mandril hidráulico


Especificações técnicas

• Nome da série: Standard Single Column D Series
• Modelos disponíveis: C578Dx H/W; C5112Dx H/W; C5116Dx H/W; C5120Dx H/W
• Materiais base: ferro fundido cinzento HT250–HT300 (envelhecido e aliviado) ; spindle e veio em ferro fundido dúctil QT600
• Engrenagens: engrenagens forjadas, temperadas e retificadas em 40Cr / aço 45 com espaçadores rectificados
• Tratamentos de precisão: raspagem manual das superfícies de contacto e tiras PTFE nas guias para baixo atrito
• Parafuso de esferas: marcas nacionais (NJGR / Hanjiang), diâmetro φ63 mm
• Capacidade de torneamento: diâmetros máximos de φ800 a φ2000 conforme o modelo
• Tamanhos de mesa: 720 mm a 1800 mm conforme o modelo
• Intervalo de potência: motor principal 15–37 kW conforme o modelo
• Capacidade da peça: suporta peças de 2 t até 8 t conforme o modelo
• Avanços e deslocamentos: avanço porta-ferramentas 0.8–86 rpm, avanço rápido 1800 mm/min; 12 passos de avanço
• Equipamentos opcionais: dispositivos de proteção, sistemas de refrigeração e remoção de cavacos, DRO, controlo PLC, mandril hidráulico
