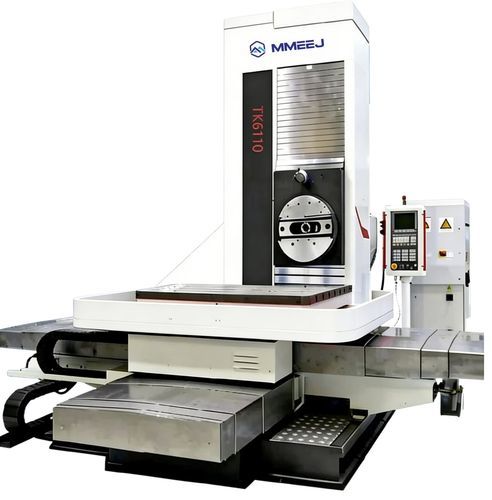

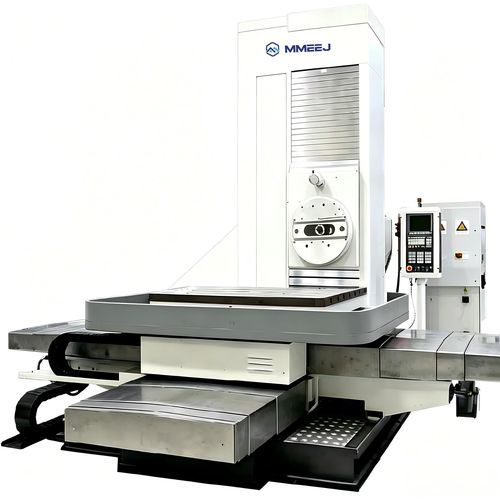

Mandriladora CNC TK 61 series

horizontalde tipo mesade 4 eixos

Descrição
Máquina de mandrilagem totalmente CNC da série TK 61 (modelos TK6110 A/B e TK6130 A/B). O acionamento principal utiliza um motor AC de velocidade variável com regulação contínua da velocidade em faixas altas e baixas, orientação do fuso e travagem. Cada eixo de avanço principal é acionado por um motor servo AC independente acoplado a transmissão por porca e fuso de esferas. Os principais componentes estruturais seguem a arquitetura de máquinas-ferramenta CNC de alto nível para possibilitar futuras expansões funcionais.

Models

• Model A — With Fixed Facing Head
• Model B — Without Fixed Facing Head

Target industries

• Model A (With Fixed Facing Head): Chaves de média/alta tensão; bombas e válvulas; máquinas para petróleo; máquinas químicas.
• Model B (Without Fixed Facing Head): Máquinas de construção; componentes automotivos; aeroespacial; moldes e matrizes; motores elétricos.

Tabular specifications (per model)
Unidade | TK6110 A | TK6110 B | TK6130 A | TK6130 B
Diâmetro do fuso de mandrilagem (mm) | 110 | 110 | 130 | 130
Conicidade do fuso | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I | BT50/P50T-I
Velocidade do fuso (r/min) | 10-1500 | 10-1500 | 10-1500 | 10-1500
Diâmetro Facing Head (mm) | 670 | - | 800 | -
Velocidade Facing Head (r/min) | 7-165 | - | 5-125 | -
Dimensões da mesa (L × C) (mm) | 1250x1400 | 1250x1400 | 1400x1600 | 1400x1600
Capacidade de carga da mesa (kg) | 5000 | 5000 | 8000 | 8000
Curso transversal da mesa X (mm) | 1800 | 1800 | 2200 | 2200
Curso vertical do fuso Y (mm) | 1600 | 1600 | 2000 | 2000
Curso longitudinal da mesa Z (mm) | 1400 | 1400 | 2000 | 2000
Curso axial do fuso W (mm) | 600 | 500 | 800 | 600
Curso do Facing Head U (mm) | 200 | - | 300 | -
Faixa de avanço X,Y,Z (mm/min) | 2.5-5000 | 2.5-5000 | 2.5-10000 | 2.5-10000
Faixa de avanço W (mm/min) | 2.5-3000 | 2.5-3000 | 2.5-3000 | 2.5-3000
Faixa de avanço U (mm/min) | 1-500 | - | 1-500 | -
B (r/min) | 0.003-1 | 0.003-1 | 0.003-1 | 0.003-1
Precisão de posicionamento X,Y,Z (mm) | 0.018 | 0.018 | 0.02 | 0.02
Precisão de posicionamento W (mm) | 0.025 | 0.025 | 0.025 | 0.025
Precisão de posicionamento U (mm) | 0.025 | - | 0.025 | -
B (·) | 8 | 8 | 8 | 8

Características / especificações técnicas

• Diâmetro do fuso de mandrilagem (mm): TK6110 A = 110; TK6110 B = 110; TK6130 A = 130; TK6130 B = 130.
• Conicidade do fuso: BT50/P50T-I para todos os modelos.
• Velocidade do fuso (r/min): 10-1500 para todos os modelos.
• Diâmetro Facing Head (mm): TK6110 A = 670; TK6110 B = -; TK6130 A = 800; TK6130 B = -.
• Velocidade Facing Head (r/min): TK6110 A = 7-165; TK6110 B = -; TK6130 A = 5-125; TK6130 B = -.
• Dimensões da mesa (mm): TK6110 A = 1250x1400; TK6110 B = 1250x1400; TK6130 A = 1400x1600; TK6130 B = 1400x1600.
• Capacidade de carga da mesa (kg): TK6110 A/B = 5000; TK6130 A/B = 8000.
• Curso transversal X (mm): TK6110 A/B = 1800; TK6130 A/B = 2200.
• Curso vertical Y (mm): TK6110 A/B = 1600; TK6130 A/B = 2000.
• Curso longitudinal Z (mm): TK6110 A/B = 1400; TK6130 A/B = 2000.
• Curso axial W (mm): TK6110 A = 600; TK6110 B = 500; TK6130 A = 800; TK6130 B = 600.
• Curso Facing Head U (mm): TK6110 A = 200; TK6110 B = -; TK6130 A = 300; TK6130 B = -.
• Faixas de avanço X/Y/Z (mm/min): TK6110 A/B = 2.5-5000; TK6130 A/B = 2.5-10000.
• Faixa de avanço W (mm/min): todos os modelos = 2.5-3000.
• Faixa de avanço U (mm/min): TK6110 A = 1-500; TK6110 B = -; TK6130 A = 1-500; TK6130 B = -.
• B (r/min): 0.003-1 para todos os modelos.
• Precisão de posicionamento X/Y/Z (mm): TK6110 A/B = 0.018; TK6130 A/B = 0.02.
• Precisão de posicionamento W (mm): 0.025 para todos os modelos.
• Precisão de posicionamento U (mm): TK6110 A = 0.025; TK6110 B = -; TK6130 A = 0.025; TK6130 B = -.
• Notas técnicas adicionais: A máquina utiliza acionamento principal AC de velocidade variável, motores servo AC independentes com transmissão por fuso de esferas nos eixos principais, codificadores lineares FAGOR (Espanha) para controlo em malha fechada e um controlador CNC importado de referência que suporta funções avançadas, incluindo interpolação simultânea em 4 eixos.
