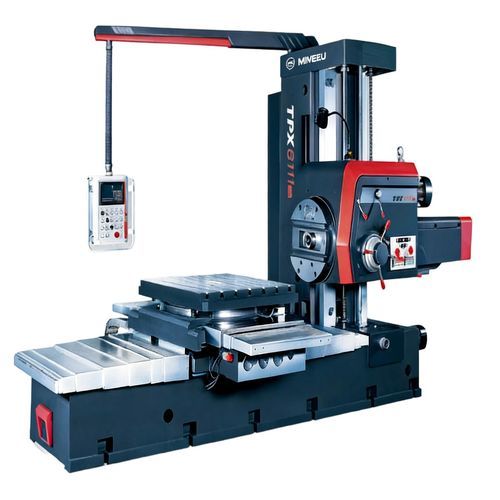

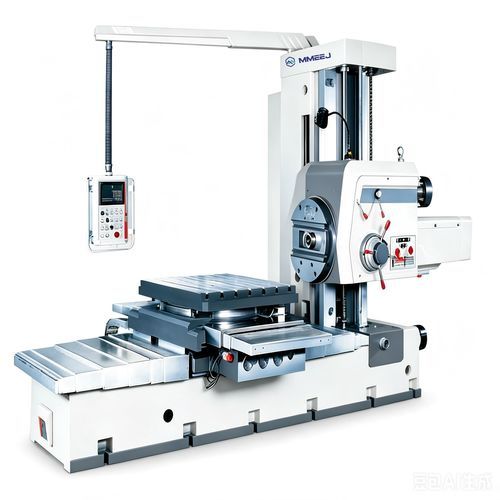

Mandriladora-fresadora CNC TPX Series

horizontalde pisode tipo mesa

Overview
A série TPX reúne fresadoras-alesadoras horizontais concebidas para desbaste e acabamento de alargamentos, bem como para fresagem de componentes grandes ou tipo caixa. Adequadas para trabalhos pesados e de precisão em furos internos, torneamento cilíndrico e ranhuramento.

Projeto e precisão
As máquinas possuem um dispositivo de posicionamento ótico 4×90° para indexação precisa de peças grandes e um sistema de indicação digital (DRO) para controlo de coordenadas. Precisão de leitura linear típica: 0,005 mm (X/Y/Z); precisão do eixo B: 0,001 mm em modelos aplicáveis.

Especificações técnicas (resumo)

• Nome da série: TPX Series (modelos: TPX6111B, TPX6111B/2, TPX6111B/3, TPX6113, TPX6113/2, T(P)X6211, T(P)X6213, T(P)X6511×2, T(P)X6513×2).
• Diâmetro do fuso: tipicamente 110 mm ou 130 mm. Cone do fuso: Morse No.6 ou Metric 80 (ISO 7:24 No50) conforme o modelo.
• Torque do fuso: tip. 1225 N·m até 3136 N·m nos modelos maiores; força axial máxima até 31 360 N.
• Intervalos de velocidade do fuso: 8–1000 r/min ou 4–800 r/min; ajustes de velocidade conforme o modelo (normalmente 18–24 posições).
• Potência do motor principal: normalmente 7,5 kW (modelos pequenos) ou 15 kW (modelos maiores).
• Placa de faceamento: diâmetros 600–750 mm; torque até 4 900 N·m; intervalos de velocidade 4–200 r/min ou 2,5–125 r/min.
• Mesa de trabalho: dimensões variantes (ex.: 1100×960 mm a 1800×1600 mm); carga máxima de 5 000 kg a 10 000 kg conforme a variante; dimensões e número de ranhuras em T conforme modelo.
• Cursos: X até 2000 mm (alongável a pedido); Y até 1800 mm; Z até 2000 mm em modelos maiores; configurações W/U e multi‑eixo disponíveis.
• Avanços e deslocamentos: avanço rápido típico X/Y/Z/W = 2 500 mm/min; avanço por revolução do fuso aproximadamente 0,01–8 mm/rev conforme eixo e modelo.
• Precisão de leitura linear: 0,005 mm (X/Y/Z); eixo B 0,001 mm quando equipado.

Aplicações
Aplicações típicas: usinagem de furos internos, torneamento cilíndrico, aplainamento, ranhuramento e usinagem de peças pesadas para setores que exigem manuseio de grandes peças (carcaças, caixas de transmissão, eixos grandes, componentes tipo caixa). As máquinas suportam cargas elevadas e fornecem indexação precisa para usinagem em várias faces.

Opções e personalização

• Dimensões da mesa e configurações de ranhuras em T personalizáveis mediante pedido.
• Cursos X/Y/Z estendidos, configurações duplas (W1/W2, U1/U2) e opções de cone do fuso disponíveis por modelo.
• Opções de controlo e medição: configurações DRO, indexação ótica e outras opções de fábrica para corresponder aos requisitos de produção.

Informações para encomenda
Ao solicitar uma cotação, forneça dimensões da peça, material, peso máximo, cone do fuso desejado e requisitos de precisão. Contacte o fornecedor para definir a variante e configuração adequadas ao seu processo de usinagem.
