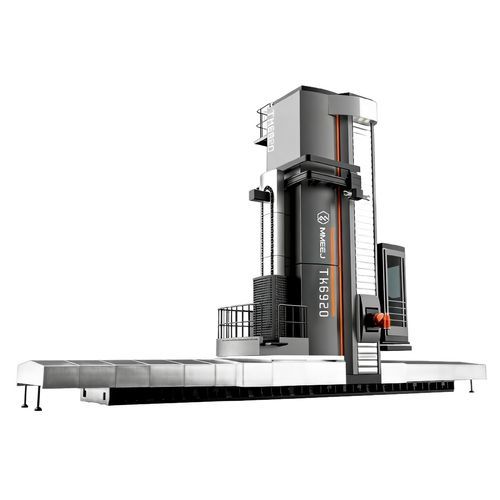

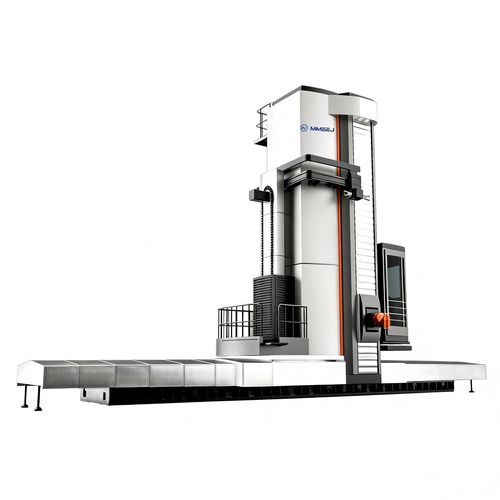

Mandriladora-fresadora CNC TK69 series

horizontalde pisocom mesa giratória

Descrição breve

• Série 69 de alesadoras de bancada CNC (série TK69) projetadas para peças pesadas e operações combinadas de fresamento/alesamento.
• Tipos de guia: híbrido rolo-deslizante; guias lineares de rolos importadas de alta velocidade; estrutura de guia hidrostática fechada com sistema de múltiplas bombas (variantes estruturais disponíveis).
• Mesa rotativa CNC: capacidade de carga 20 t–200 t; tamanhos de mesa de 2 m × 2 m a 5 m × 10 m; suporta indexação arbitrária e ligação multi-eixo simultânea.
• Capacidades de magazine de ferramentas e diâmetros de fuso disponíveis conforme necessidade (dependendo do modelo).

Dados técnicos
Dados técnicos:
Item | UNIDADE | TK6913-HA | TH6913-HA | TK6916-HA | TH6916-HA | TK6920-HQ | TH6920-HQ | TK6920-HA | TH6920-HA
Capacidade do magazine de ferramentas (escolha conforme necessidade) | PCS | / | 40-120 | / | 40-120 | / | 40-120 | / | 40-120
Diâmetro do fuso de alésamento | mm | 130 | 130 | 160 | 160 | 200 | 200 | 200 | 200
Potência do motor principal | kW | 22/30 | 22/30 | 71 | 71 | 100 | 100 | 100 | 100
Tamanho da cabeça do fuso de fresagem | mm | 220 | 220 | 280 | 280 | 340 | 340 | 340 | 340
Furo do cone do fuso de alésamento | | 7:24 ISO | 7:24 ISO | 50 | 50 | 60 | 60 | 60 | 60
Tamanho da seção transversal do ram | mm | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 480×480 | 530×530 | 530×530
Velocidade de movimento rápido do ram (W) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Velocidade de deslocamento rápido do fuso de alésamento (Z) | mm/min | 10000 | 10000 | 10000 | 10000 | 10000 | 10000 | 8000 | 8000
Velocidade de movimento rápido da coluna (X) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Velocidade rápida da caixa do fuso (Y) | mm/min | 15000 | 15000 | 15000 | 15000 | 15000 | 15000 | 12000 | 12000
Torque do fuso | N·m | 11500 | 11500 | 11500 | 11500 | 11500 | 11500 | 12500 | 12500
Rotações do fuso | r/min | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000 | 1.6-1200/2000
Curso do ram (Z) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Curso do fuso de alésamento (W) | mm | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200 | 1200
Deslocamento da coluna (X) | mm | 8000 (pode ser alongado em múltiplos de 1 m) | 8000 (pode ser alongado em múltiplos de 1 m) | 8000 (pode ser alongado em múltiplos de 1 m) | 8000 (pode ser alongado em múltiplos de 1 m) | 8000 (pode ser alongado em múltiplos de 1 m) | 8000 (pode ser alongado em múltiplos de 1 m) | 8000 (pode ser alongado em múltiplos de 1 m) | 8000 (pode ser alongado em múltiplos de 1 m)
Curso da caixa do fuso (Y) | mm | 4000 (pode ser aumentado em múltiplos de 0,5 m) | 4000 (pode ser aumentado em múltiplos de 0,5 m) | 4000 (pode ser aumentado em múltiplos de 0,5 m) | 4000 (pode ser aumentado em múltiplos de 0,5 m) | 4000 (pode ser aumentado em múltiplos de 0,5 m) | 4000 (pode ser aumentado em múltiplos de 0,5 m) | 4000 (pode ser aumentado em múltiplos de 0,5 m) | 4000 (pode ser aumentado em múltiplos de 0,5 m)
Avanço do ram (W) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avanço do eixo de alésamento (Z) | mm/min | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000 | 0.1~4000
Avanço da coluna (X) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Avanço da caixa do fuso (Y) | mm/min | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000 | 0.1~6000
Siemens CNC system | | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system | Siemens CNC system

Características / especificações técnicas

• Série: série TK69 (Série 69 de alesadoras de bancada CNC).
• Tipos de guia: híbrido rolo-deslizante; guias lineares de rolos importadas de alta velocidade; guia hidrostática fechada com sistema multipompa (variantes estruturais disponíveis).
• Controle CNC: Siemens CNC system.
• Mesa rotativa: capacidade 20 t – 200 t; dimensões de mesa de 2 m × 2 m a 5 m × 10 m; suporta indexação arbitrária e ligação multi-eixo simultânea.
• Capacidade do magazine de ferramentas: selecionável, intervalo típico 40–120 peças (dependendo do modelo; algumas colunas mostram '/' quando não aplicável).
• Diâmetros do fuso de alésamento por modelo: TK6913/TH6913 ≈ 130 mm; TK6916/TH6916 ≈ 160 mm; variantes TK6920 ≈ 200 mm.
• Potência do motor principal (exemplos): 22/30 kW (alguns modelos), até 71 kW e 100 kW para variantes maiores.
• Tamanho da cabeça do fuso de fresagem (exemplos): 220 mm, 280 mm, 340 mm dependendo do modelo.
• Cone do fuso: 7:24 ISO (típico) e outros cones especificados por modelo.
• Secções transversais do ram: tip. 480×480 mm; variantes maiores 530×530 mm.
• Faixas de curso e deslocamento: curso do ram (Z) 1200 mm; curso do fuso de alésamento (W) 1200 mm; deslocamento da coluna (X) padrão 8000 mm (pode ser alongado em incrementos de 1 m); curso da caixa do fuso (Y) 4000 mm (pode ser aumentado em incrementos de 0,5 m).
• Velocidades de avanço rápido: ram/Z fuso até 10000 mm/min (algumas variantes 8000 mm/min); coluna/caixa do fuso até 15000 mm/min (algumas variantes 12000 mm/min).
• Intervalos de avanço: ram e eixo de alésamento 0.1–4000 mm/min; coluna e caixa do fuso 0.1–6000 mm/min.
• Desempenho do fuso: torque até ~12500 N·m (dependendo do modelo); rotações do fuso 1.6–1200/2000 r/min (dependendo do modelo).
