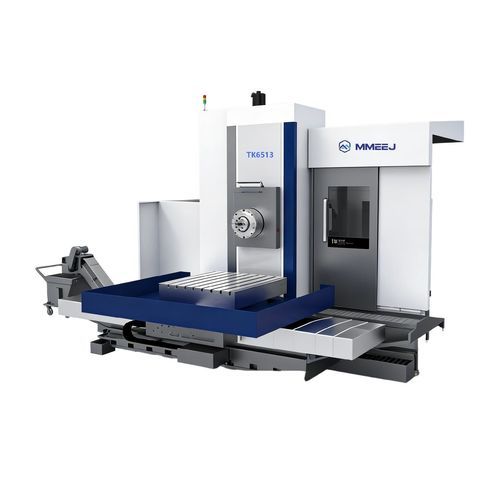

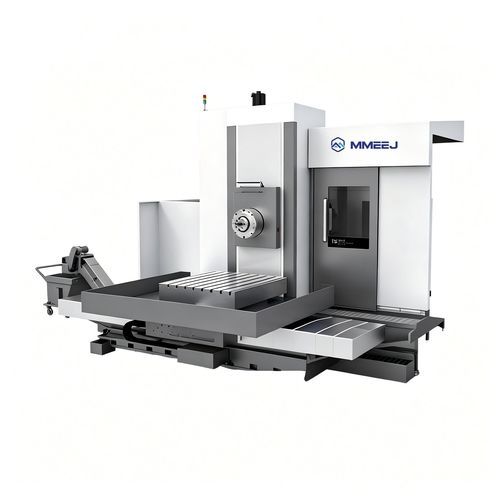

Mandriladora CNC TK65 series

horizontalde colunade tipo mesa

Visão geral
A máquina possui bancada em T com coluna única e cabeçote suspenso lateralmente. A mesa e o carro de cunha deslocam-se sobre o trilho de guia transversal (eixo X); a coluna é fixada ao carro e desloca-se sobre o trilho longitudinal (eixo Z); o cabeçote desloca-se no trilho vertical da coluna (eixo Y). A mesa CNC oferece rotação de 360° (eixo B) e o fuso/arvore de mandrinar atua em um eixo de fresagem (eixo W). As guias X, Y e Z são em aço integral, têm têmpera e usinagem de acabamento até aprox. HRC60. As guias frontais usam lâmina PTFE e a direção lateral usa guias por rolos para baixa fricção e precisão estável. A guia circular da mesa combina ferro fundido e PTFE; rolamentos de empuxo importados aliviam a carga axial. Um mecanismo de dupla rosca elimina folgas, fornecendo movimento estável e alta precisão de posicionamento. Projetada para mandrilamento, fresamento e usinagem de peças grandes e pesadas.

Parâmetros técnicos (modelos selecionados)

• Série e modelos: Série TK(H)65 — exemplos: TK(H)6511B, TK(H)P6511B, TK(H)6513, TK(H)P6513, TK(H)6516, TK(H)P6516
• Dimensões da mesa (mm): exemplos 1000×1250, 1250×1400, 1400×1600, 1600×1800, 2000×2000, 2000×2500, 2500×3000
• Carga máxima admissível: 5–30 T conforme o modelo (ex.: 5 T; 10 T; até 30 T)
• Diâmetro do fuso: φ110–φ160 mm (dependendo do modelo)
• Diâmetro da cabeça frontal (quando aplicável): até φ900 mm
• Velocidade do fuso: 10–2500 rpm (dependendo do modelo)
• Fixação da ferramenta: JT50 / BT50
• Potência do motor principal: exemplos até 41/49,2 kW
• Torque máximo do fuso: até 3300/4000 Nm em modelos maiores
• Cursos dos eixos (exemplos): X até 4000 mm; Y até 3000 mm; Z até 2000 mm; W até 1000 mm; U (quando presente) até 330 mm
• Velocidades de avanço e deslocamento rápido: variam por modelo (deslocamento rápido típico X/Y/Z 10 m/min; W rápido até 24 m/min em alguns modelos)
• Precisão de posicionamento (norma JB/T4373.1-2019): X/Y/Z típ. 0,015–0,028 mm; repetibilidade X/Y/Z 0,01–0,013 mm; repetibilidade W 0,014–0,016 mm
• Controle CNC: SIEMENS 828D

Principais características / Especificações técnicas

• Layout: bancada em T, coluna única, cabeçote suspenso lateralmente
• Mesa: rotação 360° (coordenada B)
• Fuso/arvore de mandrinar: móvel em eixo de fresagem (eixo W)
• Guias: trilhos de guia em aço integral em X, Y, Z temperados ~HRC60
• Acoplamento de baixa fricção: lâmina PTFE frontal e guias por rolos laterais para precisão estável
• Guia circular da mesa: par fundição/PTFE com rolamento de empuxo importado
• Eliminação de folga: mecanismo de dupla rosca
• Fixação de ferramenta: JT50 / BT50
• Controle CNC: SIEMENS 828D
• Várias variantes na série TK65 com diferentes tamanhos de mesa, cargas, potências e cursos para usinagem de peças grandes
