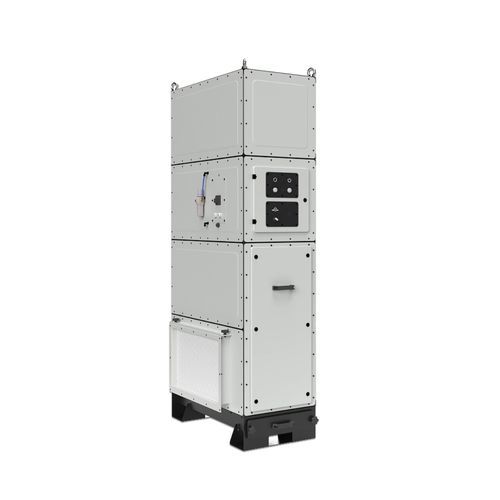

Sistema de filtração de cartucho FPMXL-02 series

com cartucho filtrantepara fumaça de soldade poeira

Visão geral do produto
Projetado para extração e filtragem de contaminantes secos em suspensão no ar gerados por soldagem, corte e desbaste. O modelo FPMXL-02 é a variante mais pequena da série; uma solução compacta para bancadas pequenas, laboratórios e sistemas de extração pontual. Apesar do tamanho reduzido, proporciona filtragem eficaz através de filtros de cartucho com limpeza automática. Adequado para instalações com espaço limitado.

Características

• pequena área ocupada
• projetado para extração na fonte
• extração eficaz no ponto de geração
• manuseio seguro e ergonómico
• conceito modular
• manuseio simples e seguro das cartucho filtrantes

Aplicação

• soldadura
• brasagem
• desbaste de elementos em aço e aço inox
• corte
• polimento

Construção

• estrutura em aço com cobertura em chapa
• elementos filtrantes de cartucho montados verticalmente
• sistema de limpeza automática dos elementos filtrantes
• uma gaveta de pó com capacidade de 20 dm³
• dois elementos filtrantes cartucho com área total até 60 m²

Parâmetros FPMXL-02 (tabela)
Categoria | Parâmetro | Caudal máx. | Alimentação | Potência | Superfície PTFE / eXtreme | Gaveta de pó | N.º desenho
CORE - FPMXL-02-022 | caudal máx.: 2000 m³/h | alimentação: 3~400V | 50Hz | potência: 2,2 kW | superfície PTFE / eXtreme: 48 m² / 60 m² | gaveta: 1 x 20 dm³ | N.º desenho: 105758-022C
CORE - FPMXL-02-040 | caudal máx.: 2000 m³/h | alimentação: 3~400V | 50Hz | potência: 4,0 kW | superfície PTFE / eXtreme: 48 m² / 60 m² | gaveta: 1 x 20 dm³ | N.º desenho: 105723-040C
PRO - FPMXL-02-022 | caudal máx.: 2000 m³/h | alimentação: 3~400V | 50Hz | potência: 2,2 kW | superfície PTFE / eXtreme: 48 m² / 60 m² | gaveta: 1 x 20 dm³ | N.º desenho: 105758-022P
PRO - FPMXL-02-040 | caudal máx.: 2000 m³/h | alimentação: 3~400V | 50Hz | potência: 4,0 kW | superfície PTFE / eXtreme: 48 m² / 60 m² | gaveta: 1 x 20 dm³ | N.º desenho: 105723-040P

Fichas de produto / variantes

• CORE | PRO
• FPMXL-02-022 (CORE / PRO) — N.º desenhos: 105758-022C (CORE), 105758-022P (PRO)
• FPMXL-02-040 (CORE / PRO) — N.º desenhos: 105723-040C (CORE), 105723-040P (PRO)

Especificações técnicas

• Modelo: FPMXL-02 (variantes: FPMXL-02-022, FPMXL-02-040)
• Caudal máximo: 2000 m³/h
• Alimentação: 3~400V | 50Hz
• Potência instalada: 2,2 kW (022) ou 4,0 kW (040)
• Área do filtro cartucho (PTFE / eXtreme): 48 m² / 60 m²
• Capacidade da gaveta de pó: 1 x 20 dm³
• Construção: estrutura em aço com cobertura em chapa; elementos cartucho montados verticalmente; sistema de limpeza automática
• Design: compacto, modular, destinado à extração na fonte em pequenas bancadas e laboratórios
