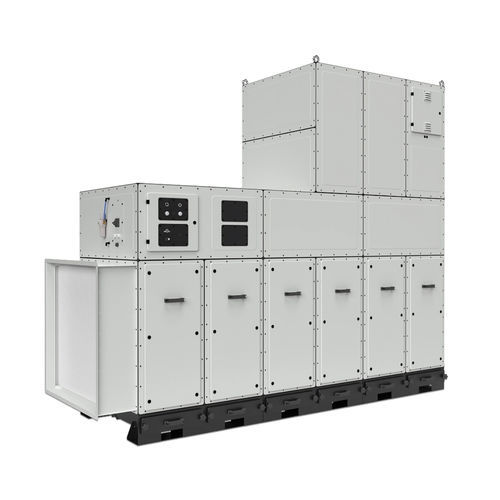

Sistema de filtração de cartucho FPMXL-12 series

com cartucho filtrantepara fumaça de soldade poeira

Visão geral do produto
O FPMXL-12 é o modelo topo de gama da série: um sistema industrial de extração com filtros de cartucho composto por doze cartuchos. Projetado para tratar grandes volumes de ar contaminado em unidades pesadas como siderúrgicas, grandes oficinas e operações em três turnos. Oferece ampla área de filtração e opções de expansão modular.

Características

• captura direcionada na fonte
• alta capacidade de extração
• operação segura e ergonômica
• conceito modular CORE/PRO
• manuseio de cartuchos simples e seguro com limpeza automática

Aplicação

• fumos de soldadura
• brasagem e soldagem
• esmerilhamento de peças em aço e inox
• operações de corte
• polimento

Construção

• estrutura em aço robusta com carcaça em chapa de alta qualidade
• elementos filtrantes tipo cartucho montados verticalmente
• sistema automático de limpeza por impulsos
• 6 gavetas de pó, capacidade 6 × 20 dm³ (20 L cada)
• 12 cartuchos filtrantes com área total de filtração até 360 m² (opção PTFE / eXtreme: 288 m² / 360 m²)

Parâmetros FPMXL-12
CORE
FPMXL-12-110 | 8000 m³/h | 3~400V | 11 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | N.º desenho: 103865-110C
FPMXL-12-150 | 12000 m³/h | 3~400V | 15 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | N.º desenho: 103865-150C
PRO
FPMXL-12-110 | 8000 m³/h | 3~400V | 11 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | N.º desenho: 103865-110P
FPMXL-12-150 | 12000 m³/h | 3~400V | 15 kW | PTFE / eXtreme: 288 m² / 360 m² | 6 × 20 dm³ | N.º desenho: 103865-150P

Especificações técnicas

• Modelo: FPMXL-12
• Variantes da série: CORE e PRO
• Número de cartuchos filtrantes: 12
• Área total de filtragem: até 360 m² (PTFE / eXtreme: 288 m² / 360 m²)
• Gavetas de pó: 6 × 20 dm³ (20 L cada)
• Caudal de ar: 8000 m³/h (110) ou 12000 m³/h (150)
• Alimentação: 3~400V | 50 Hz
• Potência instalada do motor: 11 kW (110) ou 15 kW (150)
• Construção: estrutura em aço, carcaça em chapa, cartuchos verticais, limpeza automática
• Aplicações típicas: soldadura, brasagem, esmerilhamento, corte, polimento
• Documentação / números de desenho: CORE 103865-110C / 103865-150C; PRO 103865-110P / 103865-150P
