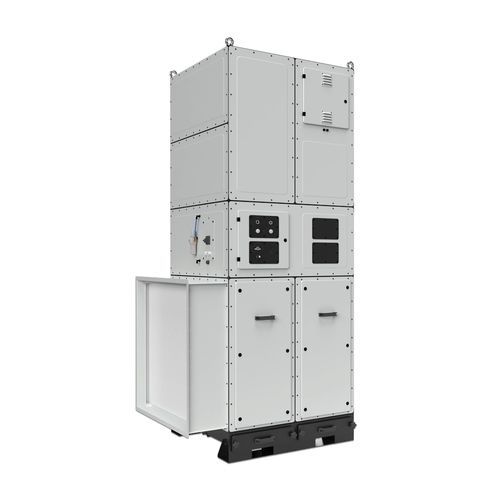

Sistema de filtração de cartucho FPMXL-04 series

de partículascom cartucho filtrantepara fumaça de solda

Visão geral
O FPMXL-04 é um coletor de pó industrial de serviço médio projetado para sistemas de extração de porte médio. Quatro cartuchos filtrantes permitem a remoção eficiente de pó, fumos de soldagem e partículas finas em metalurgia, retificação, embalagem a granel e processos produtivos semelhantes.

Características

• extração direcionada na fonte
• remoção eficiente de fumos de soldagem e poeira fina
• manutenção e manuseio seguros e ergonômicos
• design modular com variantes CORE e PRO
• manuseio de cartuchos filtrantes simples e seguro

Aplicações

• soldagem
• soldagem a estanho
• retificação de elementos em aço e inox
• corte
• polimento

Construção

• estrutura robusta em aço com revestimento em chapa de alta qualidade
• cartuchos filtrantes montados verticalmente
• sistema automático de limpeza dos elementos filtrantes
• dois gavetões de pó (indicados na construção como 2 x 20 dm³)
• quatro cartuchos filtrantes com área total de filtragem até 120 m²

Parâmetros FPMXL-04
CORE
FPMXL-04-040 | caudal máx.: 4000 m³/h | alimentação: 3~400V | 50Hz | potência: 4,0 kW | superfície PTFE / eXtreme: 96 m² / 120 m² | gaveta de pó: 2 x 20 dm³ | desenho No: 103861-040C
FPMXL-04-075 | caudal máx.: 6000 m³/h | alimentação: 3~400V | 50Hz | potência: 7,5 kW | superfície PTFE / eXtreme: 96 m² / 120 m² | gaveta de pó: 2 x 20 dm³ | desenho No: 103861-075C
FPMXL-04-110 | caudal máx.: 8000 m³/h | alimentação: 3~400V | 50Hz | potência: 11 kW | superfície PTFE / eXtreme: 96 m² / 120 m² | gaveta de pó: 2 x 20 dm³ | desenho No: 103861-110C
PRO
FPMXL-04-040 | caudal máx.: 4000 m³/h | alimentação: 3~400V | 50Hz | potência: 4,0 kW | superfície PTFE / eXtreme: 96 m² / 120 m² | gaveta de pó: 2 x 20 dm³ | desenho No: 103861-040P
FPMXL-04-075 | caudal máx.: 6000 m³/h | alimentação: 3~400V | 50Hz | potência: 7,5 kW | superfície PTFE / eXtreme: 96 m² / 120 m² | gaveta de pó: 2 x 20 dm³ | desenho No: 103861-075P
FPMXL-04-110 | caudal máx.: 8000 m³/h | alimentação: 3~400V | 50Hz | potência: 11 kW | superfície PTFE / eXtreme: 96 m² / 120 m² | gaveta de pó: 2 x 20 dm³ | desenho No: 103861-110P

Especificações técnicas

• Modelo: FPMXL-04 (variantes CORE / PRO disponíveis)
• Número de cartuchos filtrantes: 4 (montados verticalmente)
• Área total de filtragem: até 120 m² (96 m² em algumas configurações)
• Opções de caudal máximo: 4000 m³/h, 6000 m³/h, 8000 m³/h
• Opções de potência: 4,0 kW; 7,5 kW; 11 kW
• Alimentação: 3~400V | 50Hz
• Sistema automático de limpeza dos elementos filtrantes
• Gavetões de pó: 2 x 20 dm³ (construção); algumas tabelas indicam 2 x 20 m³
• Estrutura robusta em aço com revestimento em chapa
• Aplicações típicas: soldagem, soldagem a estanho, retificação, corte, polimento
