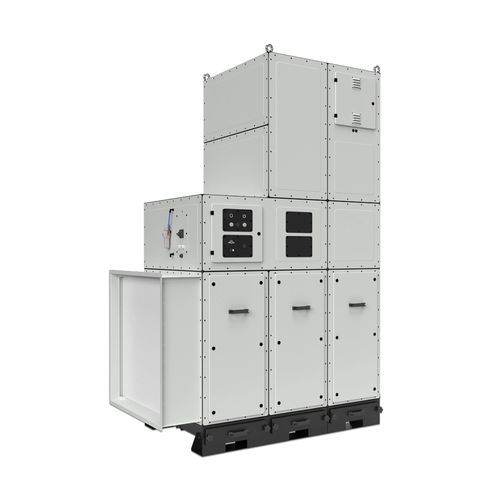

Sistema de filtração de cartucho FPMXL-06 series

de sucçãocom cartucho filtrantede fumaça

Visão geral do produto
O FPMXL-06 é um sistema industrial de extração e filtração multi-ponto projetado para linhas de produção extensas. Fornece ampla superfície de filtração e opções de mídia PTFE/eXtreme para melhorar a retenção de partículas e a eficiência do fluxo de ar. Disponível nas versões CORE e PRO, permite integração com sistemas de automação e monitorização para operação contínua.

Características

• projetado para extração de fumos e poeiras em trabalhos com metais
• extração eficiente na fonte para instalações multi-ponto
• segurança do operador e acesso ergonómico para manutenção
• design modular para instalações escaláveis
• manuseio e substituição das cartuchos simples e seguro

Aplicações

• extração de fumos de soldagem
• gestão de fumos de brasagem
• retificação de componentes em aço e aço inox
• extração de poeiras de corte
• polimento e operações de acabamento

Construção

• estrutura em aço resistente com painéis em chapa de alta qualidade
• elementos filtrantes tipo cartucho montados verticalmente (6 cartuchos)
• sistema automático de limpeza dos elementos filtrantes (pulso)
• 3 gavetas de pó; capacidade: 3 x 20 dm³ (20 L cada)
• opção de mídia PTFE / eXtreme para aumentar a superfície filtrante até 180 m²

Parâmetros FPMXL-06
CORE
Modelo | caudal máximo | alimentação | potência do motor | superfície do filtro (standard / eXtreme) | gavetas de pó | desenho No
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075C
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110C
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150C
PRO
Modelo | caudal máximo | alimentação | potência do motor | superfície do filtro (standard / eXtreme) | gavetas de pó | desenho No
FPMXL-06-075 | 6000 m³/h | 3~400V | 7.5 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-075P
FPMXL-06-110 | 8000 m³/h | 3~400V | 11 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-110P
FPMXL-06-150 | 12000 m³/h | 3~400V | 15 kW | 144 m² / 180 m² | 3 x 20 dm³ | 103862-150P

Especificações técnicas

• Modelo: FPMXL-06 (variantes: -075, -110, -150; versões CORE e PRO)
• Opções de caudal: 6000 m³/h, 8000 m³/h, 12000 m³/h
• Alimentação: 3~400V, 50Hz
• Potências do motor: 7.5 kW, 11 kW, 15 kW
• Configuração do filtro: 6 cartuchos montados verticalmente
• Superfície filtrante: 144 m² (standard) / 180 m² (opção eXtreme/PTFE)
• Sistema automático de limpeza por pulsos incluído
• Gavetas de pó: 3 x 20 dm³ (20 L cada)
• Construção: estrutura em aço com painéis em chapa
• Adequado para integração com sistemas de automação e monitorização
• Aplicações típicas: soldadura, brasagem, retificação, corte, polimento
