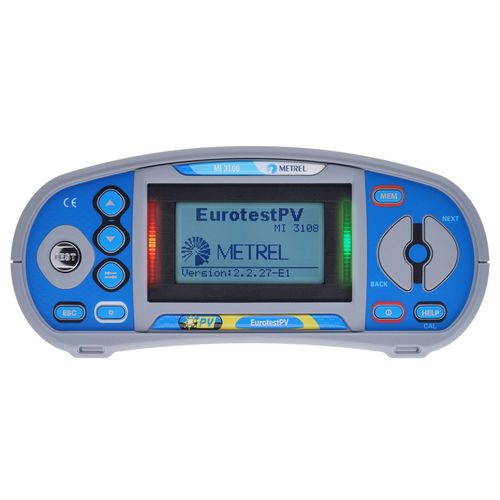

Testador de tensão MI 3108 EurotestPV

de isolamentode corrente residualde impedância de circuito

O MI 3108 EurotestPV é um testador fotovoltaico combinado e testador de segurança de instalações elétricas. FUNÇÕES DE MEDIÇÃO • Tensão, corrente, potência • Uoc (Tensão de Circuito Aberto) e Isc (Corrente de Curto-Circuito) • Curva I - U de módulos fotovoltaicos e strings • Irradiância • Temperatura do módulo • Medições no lado CA da instalação fotovoltaica • Tensão, corrente, potência • Eficiência do módulo fotovoltaico, inversor, cálculo do sistema fotovoltaico • Resistência de isolamento • Continuidade dos condutores PE • Impedância de linha • Impedância de loop (subfunções com alta corrente e sem disparo do RCD) • Teste de RCD (tipo AC, A e B) • Resistência da terra • Corrente CA (carga e vazamento) • Tensão TRMS, frequência, sequência de fases • Potência, energia, harmônicos CARACTERÍSTICAS PRINCIPAIS • Cálculo dos valores STC: os valores medidos de corrente e tensão são, de acordo com as condições ambientais, recalculados para valores de Condição de Teste Padrão, o que torna possível comparar os resultados mesmo que tenham sido obtidos em condições de teste diferentes. • Representação gráfica: a característica IV do módulo fotovoltaico ou string é representada graficamente no display LCD • Medições de potência e eficiência: 2 canais de tensão e 2 canais de corrente para medições simultâneas de parâmetros CA e CC • Unidade opcional para medições simultâneas de irradiação solar e temperatura do módulo fotovoltaico • RCD Auto: O procedimento automatizado de teste de RCD reduz significativamente o tempo de teste • Função Trip Lock: O teste de impedância do loop é realizado sem desarmar o RCD
