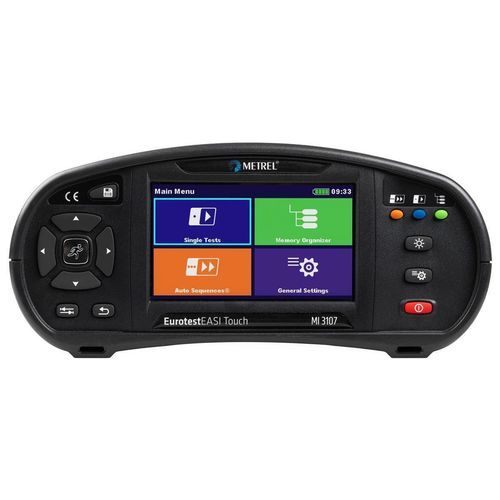

Analisador de segurança elétrica totalmente automatizado MI 3107

Visão geral
O MI 3107 EurotestEASI Touch é um testador portátil multifunções para ensaios de instalações elétricas de baixa tensão em sistemas TT e TN. Encaixado numa carcaça Eurotest ergonómica, oferece medições rápidas e precisas, sequências de teste automatizadas e ajuda no local para cumprir requisitos normativos.

Características principais

• Bateria Li‑ion 5,2 Ah
• Conector USB Tipo‑C para carregamento rápido (15 V, 3 A, 45 W) e comunicação com PC
• Ecrã tátil a cores TFT 4,3" de alta resolução
• Deteção separada do tipo de RCD e forma de corrente; teste RCD automatizado (RCD AUTO)
• Testes automáticos predefinidos:
  • Auto TT
  • Auto TT RCD
  • Auto TN
  • Auto TN RCD
• Perfis AUTO SEQUENCE e Multitest pré‑definidos
• Telas de ajuda integradas e tabelas de fusíveis para avaliação automática
• Monitorização em tempo real de tensões L‑N, L‑PE, N‑PE e filtragem de medições por grupo de área
• Inversão automática de polaridade em testes de continuidade
• Conectividade Wi‑Fi e Bluetooth®; compatível com Metrel Cloud e Metrel ES Manager (algumas funções requerem licenças)

Funções de medição

• Resistência de isolamento (50 V, 100 V, 250 V, 500 V, 1000 V) com descarga automática
• Continuidade (incl. acústica), compensação automática de cabos e inversão automática de polaridade
• Impedâncias de linha/bucle: Zline L‑L, L‑N; Zloop L‑PE; Zs (RCD) 3‑fios; tabelas de fusíveis e Ipfc máx. até 20 kA
• Testes RCD: tipos AC, A, F, B, B+, RCD(t), MI‑RCD, EV‑RCD; correntes 10 mA–1000 mA; funções RCD I Ramp e RCD AUTO; ensaios trifásicos
• Resistência de terra: ensaios 2‑fios e 3‑fios, testes lead earth/PE 200 mA, ring test (UK) e avaliação automática
• Medições EVSE e sequências AUTO EVSE opcionais com adaptadores específicos

Aplicações

• Testes iniciais e periódicos de instalações domésticas e de pequenos escritórios
• Ensaios em sistemas TT e TN
• Testes de segurança contra incêndio, diagnóstico e manutenção pós‑reparação
• Ensaios de estações de carregamento de veículos elétricos (EVSE)
• Medições de aterramento e proteção contra raios em baixa tensão

Utilizadores previstos

• Empresas de instalações elétricas e eletricistas
• Inspetores elétricos e responsáveis de segurança
• Equipas de manutenção e serviços técnicos
• Instaladores e especialistas EVSE

Normas aplicáveis

• IEC/EN 60364 e partes associadas (verificação e proteção contra choque elétrico)
• Série IEC/EN 61557 (partes 1,2,3,4,5,6,7,10,12)
• IEC/EN 61008‑1, IEC/EN 61009; IEC 62305; BS 7671; AS/NZS 3017/3018
• IEC/EN 61010 e IEC/EN 61326 (segurança e EMC); IEC/EN 61851, IEC/EN 62752 (EVSE)

Funções automáticas / Interface

• Testes Auto para TT e TN, incluindo AUTO TN/RCD e AUTO TT RCD
• Perfis AUTO SEQUENCE com avaliação PASS/FAIL e workflows QR/barcode opcionais
• Interface tátil adaptável, menus de ajuda gráficos e base de dados/memória multinível

Acessórios e opções

• Adaptadores EVSE opcionais (Mode 3, adaptadores EVSE)
• Adaptadores Ring/Active/Passive e adaptadores especializados (UK Ring, Active Impedance Adapter, EASYswitch, Tip/Plug Commanders)
• Opções Bluetooth, apps móveis e licenças Metrel Cloud para transferência de dados e relatórios

Características técnicas

• Modelo: MI 3107 EurotestEASI Touch
• Marca: Metrel
• Dimensões: 230 x 103 x 115 mm
• Peso: 1,4 kg
• Bateria: Li‑ion 5,2 Ah (recarregável)
• Conector: USB Tipo‑C (carga e comunicação PC, 15 V, 3 A, 45 W)
• Ecrã: 4,3" TFT a cores tátil
• Memória: memória interna e compatibilidade microSD
• Conectividade: Wi‑Fi, Bluetooth®, USB/USB‑C; compatível Metrel Cloud e Metrel ES Manager (algumas funções requerem licenças)
• Medições típicas: isolamento, continuidade, impedância linha/bucle, resistência de terra, eficácia RCD, monitorização EVSE (opcional)
• Tensões de ensaio isolamento: 50 V, 100 V, 250 V, 500 V, 1000 V
• Correntes RCD: 10 mA–1000 mA; Ipfc máx. até 20 kA
• Classes de protecção: CAT IV 300 V, CAT III 600 V
