Testador de tensão MI 3116

de isolamento elétricode resistência e da continuidade de isolamentoelétrico

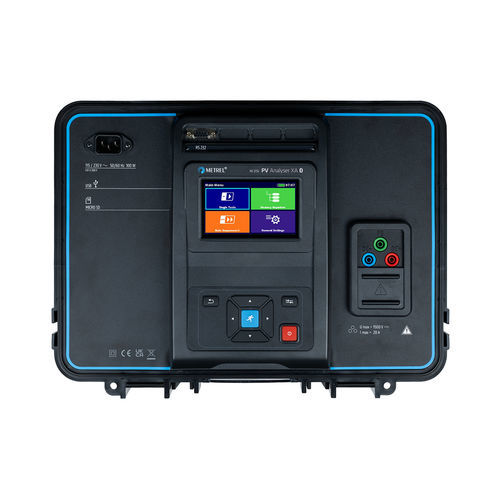

O MI 3116 PV Analyser XA é um instrumento potente para testar sistemas fotovoltaicos (PV) com uma tensão máxima de sistema até 1500 V e uma corrente máxima de curto-circuito de 40 A. Pode também testar módulos bifaciais e de alta eficiência. FUNÇÕES DE MEDIÇÃO • Teste de módulos bifaciais • Teste de módulos de alta eficiência • Teste de strings com uma corrente máxima de submatriz de chicote até 40 A DC • Teste de sistemas fotovoltaicos de 1500 V • Continuidade dos condutores de PE • Teste de polaridade • Teste Isc e Uoc • Características I/U • Aquisição sem fios de irradiação e temperatura de módulos fotovoltaicos PRINCIPAIS CARACTERÍSTICAS • Medição de isolamento e I/U de sistemas fotovoltaicos de 1500 V num único instrumento • Método de medição capacitiva • Unidade remota sem fios (Wi-Fi) para medição e registo da irradiação e temperatura da célula de módulos fotovoltaicos • Teste automático para testes de categoria 1 • Cálculo dos valores de STC e comparação com os dados nominais • Correção de parâmetros anteriormente introduzidos incorretamente numa medição ou grupo de medições já executadas • O instrumento é controlado através de um grande ecrã a cores sensível ao toque, no qual o utilizador pode preparar e iniciar o teste ou medição selecionado, armazenar os resultados e revê-los em formato numérico e gráfico. • Organizador de memória, operações sobre medições individuais ou de grupo, funcionalidade de pesquisa • Manipulador de base de dados de módulos PV • AUTOSEQUÊNCIAS • O PC SW Metrel ES Manager permite uma análise avançada da curva I/U, explorador de base de dados de módulos PV e relatórios profissionais
