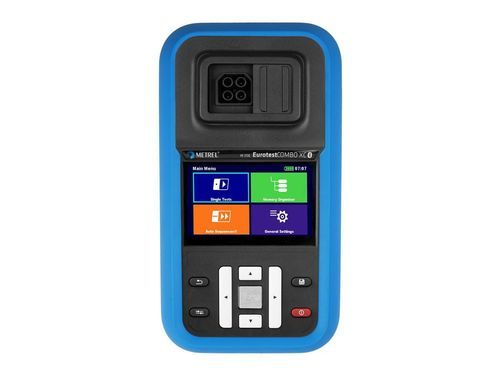

Testador de impedância MI 3136 EurotestCOMBO XC

de isolamentode sequência de fasesde corrente residual

Visão geral
O MI 3136 EurotestCOMBO XC é um testador portátil multifunções para verificação de instalações em baixa tensão e inspeções de segurança elétrica. Projetado para uso em campo, fornece medições rápidas e conformes às normas para verificação, comissionamento e diagnóstico de instalações.

Principais características

• Bateria Li‑ion integrada 5,2 Ah com carregador incorporado
• Porta USB Type‑C para carregamento e comunicação (15 V, 3 A, 45 W)
• Ecrã tátil a cores 4,3" TFT de alta resolução para preparação de testes e visualização de resultados
• Seleção dedicada do tipo de RCD e forma de corrente; procedimentos RCD automatizados (RCD AUTO, RCD I ramp)
• Testes automáticos predefinidos: Auto TT, Auto TT RCD, Auto TN, Auto TN RCD
• Perfis AUTOSEQUENCE programáveis (sequência EVSE opcional)
• Telas de ajuda integradas e tabelas de fusíveis para avaliação in situ da impedância linha/bobina
• Monitorização em tempo real das três tensões e inversão automática de polaridade nos testes de continuidade
• Filtragem de medições por grupo de área selecionado
• Conetividade Wi‑Fi e Bluetooth® para comunicação com Metrel Cloud (opções de licença)
• Compatível com Metrel Cloud Storage, Metrel Cloud App e PC SW Metrel ES Manager (opções de licença)

Utilizações

• Testes iniciais e periódicos de instalações domésticas e pequenos escritórios em baixa tensão
• Verificação de sistemas de terra TT e TN
• Avaliações de segurança contra incêndio e risco de choque elétrico
• Diagnóstico de instalações e verificações de comissionamento
• Testes de equipamentos de fornecimento para veículos elétricos (EVSE)
• Manutenção preventiva, preditiva e corretiva
• Verificação de aterramento e proteção contra raios em baixa tensão

Utilizadores

• Aprendizes, eletricistas de nível inicial e pequenas empresas instaladoras
• Equipas de manutenção e empresas de serviços
• Organizações técnicas (bombeiros, defesa, saúde)
• Departamentos de manutenção do setor público
• Hotéis, restaurantes e estabelecimentos comerciais
• Empresas de aluguer e PME instaladoras
• Inspetores elétricos de nível inicial e centros de formação

Normas e competências

• EISinsp Competences: Low Voltage Electrical Installation Safety Inspection
• EISc Competences: Low Voltage Electrical Installation Safety for Contractors and Maintainers
• IEC/EN 60364 series (instalações elétricas de edifícios)
• IEC/EN 60364-6 Verificação; IEC/EN 60364-4-41 Proteção contra choques elétricos
• IEC/EN 60755, IEC/EN 61008-1 (RCCBs), IEC/EN 61009 (RCBOs)
• Série IEC/EN 61557 (equipamentos de medição para verificação de medidas de proteção)
• VDE 0413 (IEC 61557), BS 7671, AS/NZ 3017, AS/NZ 3018
• IEC/EN 61851, IEC/EN 62752 (relacionados com EVSE)
• IEC/EN 61010, IEC/EN 61326 (segurança do instrumento e EMC)

Software & Cloud

• Metrel Cloud Storage (SW 1404) — compatível (licença)
• Metrel Cloud App (SW 1406) — compatível (licença)
• PC SW Metrel ES Manager (SW 1201) — relatórios profissionais e transferência de dados (opções de licença)

Especificações técnicas

• Dimensões: 252 x 111 x 165 mm
• Massa: 1,78 kg
• Bateria: 5,2 Ah Li‑ion com carregador incorporado
• Carregamento/Comunicação: USB Type‑C (15 V, 3 A, 45 W)
• Ecrã: 4,3" TFT a cores de alta resolução
• Conetividade: Wi‑Fi e Bluetooth® (para comunicação Metrel Cloud)
• Testes RCD: seleção separada de tipo e forma de corrente, opções RCD AUTO e RCD I ramp; suporta AC, A, F, B, B+
• Sequências automáticas: Auto TT, Auto TN, Auto TN RCD, Auto TT RCD e AUTOSEQUENCES programáveis
• Impedância linha/bobina: testes Zline/Zloop/Zs com avaliação por tabela de fusíveis; Max. Ipfc = 20 kA
• Testes de isolamento: 50 V, 100 V, 250 V, 500 V, 1000 V com descarga automática
• Medições de terra: métodos 2 fios e 3 fios, resistência condutor PE 200 mA, testes de anel (UK), opções de continuidade 200 mA/7 mA
• Avaliação Pass/Fail e definições de parâmetros no local
• Grau de proteção: IP40; Categoria de segurança: CAT IV 300 V, CAT III 600 V
