Kit de teste de flexão CrankSense

de posiçãode deflexãode deformação

Visão geral
O kit de teste de deflexão de virabrequim sem fio Motionics utiliza um medidor de virabrequim Bluetooth Motionics para ensaios de deflexão na aba do virabrequim. Usando um iPad ou PC Windows, os usuários podem registrar dados de deflexão sem fio, de forma simples e sem erros. Graças à medição de ângulo de rotação integrada, não é necessário marcar pontos de teste na aba do virabrequim. O aplicativo Crankshaft Test exibe o ângulo do virabrequim e notifica os usuários quando o virabrequim gira até os locais de teste. No software Windows, as medições de deflexão podem ser realizadas automaticamente em pontos de teste definidos. Um relatório de teste em PDF pode ser gerado e armazenado ao final de cada ensaio.

Software
Aplicativo iPad: Crankshaft Deflection Test Wireless (iOS/iPad).
Aplicativo Windows: Crankshaft Deflection Test Wireless for Windows (suporta streaming de leituras para PC Windows com dongle Bluetooth apropriado).

Recursos do app

• Registro de dados sem fio
• Indicador de ângulo de rotação
• Resultados de medição organizados em tabela
• Notificação automática de pontos de teste
• Cálculo automático de deflexão vertical/horizontal
• Teste de folga axial incluído
• Geração de relatório de teste
• Assinatura do técnico
• Gerenciador de armazenamento local de relatórios
• Enviar relatório por e-mail e impressão sem fio

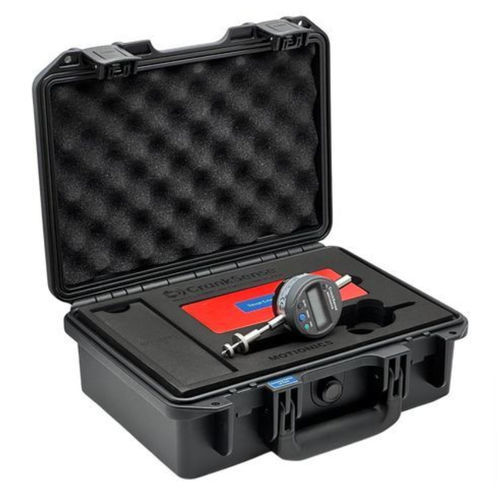

Conteúdo da embalagem

• Medidor de virabrequim sem fio Motionics ×1
• Sonda ajustável ×1
• Conjunto de hastes de extensão (1/2 in. a 6 in., uma de cada) ×1
• Punção 60° ×1
• Case de transporte protetor ×1
• Cabo de carregamento USB ×1
• Adaptador de energia USB ×1
• Aplicativo Crankshaft Deflection Test para iPad ×1
• Manual do usuário ×1
• iPad Mini 5 com capa protetora (opcional)
• Garantia estendida (opcional)

Especificação
Kit de teste de deflexão de virabrequim sem fio
Resolução — 0.0001″ / 0.001 mm
Faixa de medição — 0.4″ / 10 mm
Conectividade — Bluetooth 4.0
Precisão — 0.00012″
Taxa de transmissão de dados sem fio — 10 Hz
Alcance de transmissão sem fio — até 66 ft / 20 m (interno) / 100 ft / 30 m (externo)
Faixa de folga da aba do virabrequim — 6.29 a 28.34″ / 160 a 720 mm (faixa menor até 5.7″ / 145 mm disponível como opção)
Temperatura de trabalho — 32 a 122 °F
Bateria — 400 mAh recarregável
Vida útil da bateria — 30 hrs
Carregamento — 5 VDC USB
Recurso — Medição de ângulo de rotação integrada com resolução de 1°

Especificações técnicas / Características

• Resolução: 0.0001″ / 0.001 mm
• Faixa de medição: 0.4″ / 10 mm
• Conectividade: Bluetooth 4.0
• Precisão: 0.00012″
• Taxa de dados: 10 Hz
• Alcance de transmissão: até 66 ft / 20 m (interno) e 100 ft / 30 m (externo)
• Faixa de folga da aba: 6.29–28.34″ / 160–720 mm (opção de alcance menor até 5.7″ / 145 mm)
• Temperatura de operação: 32–122 °F
• Bateria: 400 mAh recarregável (aprox. 30 hrs de uso)
• Carregamento: 5 VDC USB
• Recurso especial: Medição de ângulo de rotação integrada (resolução 1°)
