Kit de teste de pressão PileSense™

de compressãode posiçãode deflexão

Visão geral do produto
O kit de ensaio de carga estática em estacas PileSense™ mede a deflexão da estaca sob diferentes condições de carga utilizando indicadores de disco Bluetooth (BlueDials) juntamente com um sensor de pressão Bluetooth (BluePSI) ou sensores de carga sem fio. Vários BlueDials (até 6 num iPad, mais num PC Windows) fixam-se à estaca para registar os movimentos durante a aplicação e remoção da carga. O sensor de pressão pode ser montado numa bomba hidráulica ou pode ser usado um dinamómetro sem fio. Todos os sensores sem fio transmitem leituras sincronizadas em tempo real para uma app no iPad ou para o software MultiGage no Windows.

Principais capacidades

• Medição sem fio simultânea da deflexão da estaca e da carga aplicada
• Leituras sincronizadas em tempo real de vários tipos de sensores
• Suporte multiplataforma: app dedicada para iPad e MultiGage para Windows
• Conectividade cloud opcional para monitorização remota, alertas e histórico de dados

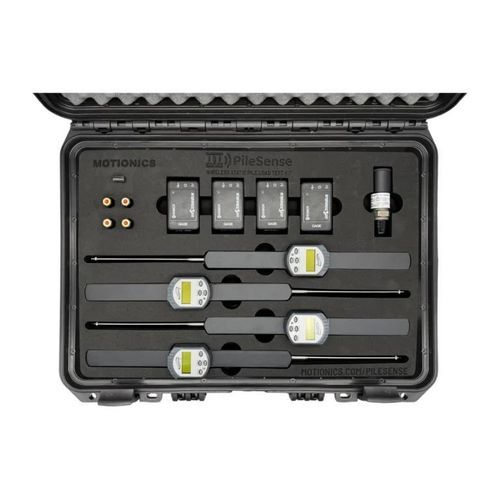

Inclui

• Indicador de disco Bluetooth (BlueDial) – até 6 unidades
• Sensor de pressão Bluetooth (BluePSI)
• Cabo de carregamento USB e adaptador de alimentação USB
• Estojo de transporte protector
• App iPad Pile Load Test (fornecida)
• Opcional: iPad Mini 5 com capa protetora
• Opcional: garantia estendida

Software

• iOS: app Pile Load Test para emparelhar indicadores e sensores de carga sem fio, registar ensaios e usar modelos de teste personalizados
• Windows: software MultiGage para Windows mais dongle Bluetooth USB para transmitir leituras de múltiplos dispositivos para qualquer PC Windows (Win7 ou posterior)
• MultiGage Cloud: plataforma IoT para conectar sensores Bluetooth à Internet para monitorização em tempo real, histórico, dashboards, alertas e análises

Aplicações e benefícios

• Solução sem fio para ensaios de carga em estacas que aumenta a eficiência e segurança em obra ao eliminar ligações com fios
• Registo simultâneo de múltiplos sensores de deslocamento e carga para documentação completa do ensaio
• Fluxo de trabalho multiplataforma e compatível com cloud para que as equipas possam ver dados em direto localmente ou remotamente e gerar relatórios de ensaio

Especificações técnicas

• Indicador de disco Bluetooth (BlueDial): Faixa de medição: 2" / 50 mm; Resolução: 0.0005" / 0.01 mm; Bluetooth Low Energy; Intervalo de dados: 0.1 s; Alcance de transmissão: até 66 ft / 20 m (interior) e 100 ft / 30 m (exterior); Temperatura de funcionamento: 32 a 122 °F; Pilha do indicador: CR2032; Bateria do transmissor: 400 mAh recarregável.
• Sensor de pressão Bluetooth (BluePSI): Faixa: 0–5000 psi (outras faixas disponíveis); Precisão: ±0.25% FS; Bluetooth 4.0; Intervalo de dados: 5 s (configurável); Alcance: até 66 ft / 20 m; Temperatura de funcionamento: -4 a 185 °F; Bateria: CR2050; Porta de pressão: 1/4-18 NPT (opções disponíveis).
• Transdutores de carga Bluetooth: Capacidades variam por modelo (ex.: dinamómetro 6.5 te / 14,300 lb; transdutores de compressão 5–1,000 te; tração 1000 kg–500 te); Resolução e precisão variam por modelo (ex.: resolução dinamómetro 0.001 te / 2 lb; precisão ±0.2% FS para dinamómetro, ±0.1% FS para compressão/tração); Taxa wireless: 10 Hz; Alcance: 100 m / 328 ft; Temperatura de funcionamento: -10 a 50 °C; Classificação IP: IP67; Alimentação: 4x AA; Duração da bateria: ~500 h.
• Características do sistema: Suporte para múltiplos BlueDials (até 6 no iPad, mais no PC), leituras sincronizadas entre tipos de sensores, modelos de teste personalizáveis na app Pile Load Test, gateway cloud opcional para acesso remoto, alertas de perda de ligação ou bateria fraca, e dashboards/analíticas personalizáveis no MultiGage Cloud.
