Kit de teste de pressão WRK783

manualcontrolado por computadorinteligente

Visão geral

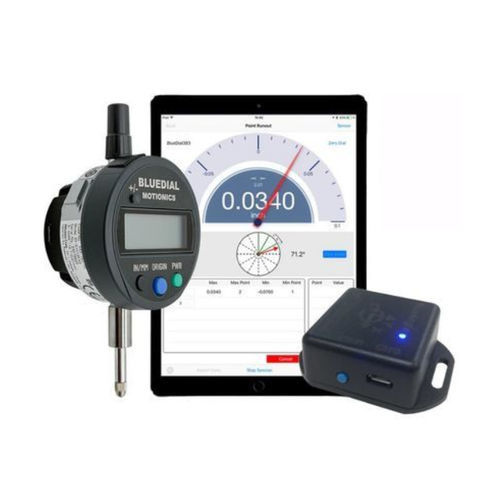

O Motionics Wireless Rotor Runout Kit consiste num indicador de mostrador Bluetooth (BlueDial), num sensor de ângulo Bluetooth (BlueAngle) e na aplicação Runout para iPad. O BlueAngle fixa-se na face final ou na circunferência do rotor com base magnética e mede continuamente o ângulo de rotação, enquanto o BlueDial mede o deslocamento radial na borda do plano rotativo. Ambos os sensores transmitem dados sem fios para o iPad e a app Runout sincroniza leituras de deslocamento e ângulo para reconstruir o contorno do rotor para análise de runout e balanceamento.

Funcionalidade
A app Runout apresenta os dados recolhidos através de um medidor de tipo sonda configurável para leituras BlueDial (opções de número de marcas e alcance/resolução ajustável). Uma agulha analógica mostra o deslocamento; o BlueAngle é representado por uma seta rotativa que indica a posição angular. O sistema suporta a ligação de até 9 sensores de deslocamento simultaneamente para testar múltiplos planos numa sessão. Após o teste, os utilizadores podem exportar os dados ou gerar e guardar um relatório PDF no iPad; um gestor local de registos permite recuperar sessões e relatórios anteriores.

Recursos da aplicação

• Medição sem fios simultânea de deslocamento e ângulo de rotação
• Conectividade multi-sensor (teste até 9 planos simultaneamente)
• Aplicável a rotores horizontais e verticais
• Número de pontos de teste na circunferência definido pelo utilizador
• Página de estado do sensor com intensidade de sinal, nível de bateria e nome de exibição editável
• Medidor de sonda com alcance/resolução ajustável e agulha rotativa
• Gráfico cartesiano (ângulo-leitura) e polar
• Alisamento de dados usando média móvel
• Várias opções de exportação e geração de relatório PDF
• Gestor local de registos para recuperar dados e relatórios anteriores

Incluído no kit

• BlueDial x1
• BlueAngle x1
• Cabo de carregamento USB x2
• Adaptador de alimentação USB (encomendas nos EUA apenas) x2
• Estojo de transporte protetor x1
• App Runout para iPad x1
• Manual do utilizador x1
• iPad com capa protetora (opcional)
• Garantia estendida (opcional)

Nota
Nota: O kit é fornecido com um único mostrador. Mostradores adicionais podem ser adicionados mediante pedido.

Características / Especificações técnicas

• Modelos BlueDial: BD10-783 e BD10-793
• Faixa de medição BlueDial: 0.5" / 12.7 mm
• Resolução BlueDial: BD10-783 = 0.0005" / 0.01 mm; BD10-793 = 0.0001" / 0.001 mm
• Precisão BlueDial: BD10-783 = 0.0008"; BD10-793 = 0.00012"
• Taxa de dados sem fios BlueDial: 10 Hz
• Alcance de transmissão sem fios BlueDial: 65 ft / 20 m (interior) / 100 ft / 30 m (exterior)
• Temperatura de funcionamento BlueDial: 32 a 122 °F
• Bateria BlueDial: recarregável 400 mAh
• Autonomia BlueDial: 60 hrs
• Faixa de medição BlueAngle: 360°
• Resolução BlueAngle: 0.1°
• Taxa de dados sem fios BlueAngle: 50 Hz
• Alcance de transmissão BlueAngle: até 65 ft / 20 m
• Dimensões BlueAngle: 1.58 x 1.58 x 0.79"
• Temperatura de funcionamento BlueAngle: 32 a 122 °F
• Bateria BlueAngle: recarregável 150 mAh
• Autonomia BlueAngle: 10 hrs
