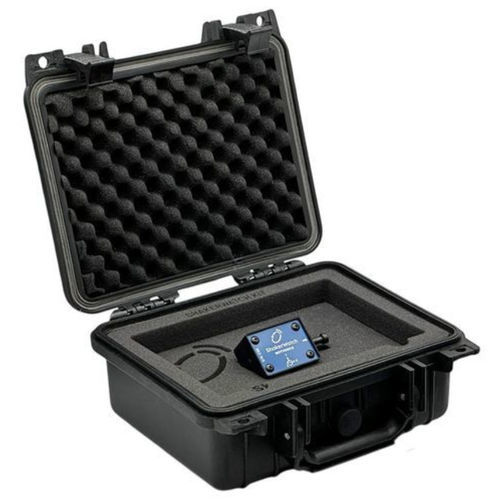

Medidor de vibração de monitoramento de máquina SWK1

para o monitoramento do estado da máquinapara manutenção preventivaportátil

Visão geral
ShakerWatch da Motionics é uma ferramenta de medição e análise de vibração sem fio baseada em iPad, projetada para peneiras vibratórias e shale shakers. Utiliza um acelerômetro triaxial com base magnética para fixação nos pontos de ensaio e mede o movimento em três direções. A conectividade Bluetooth Low Energy elimina cabos e conectores, melhorando segurança, facilidade de uso e durabilidade.

Principais capacidades
ShakerWatch realiza testes de órbita X-Y com cálculos automáticos de RPM, força G, curso e ângulo. O sistema também suporta testes de impacto (bump), medições de deslocamento lateral e testes de vibração da estrutura de suporte para avaliar o desempenho e o estado do equipamento.

Visão do produto e demonstração
Vídeos de visão geral e demonstração mostram procedimentos típicos de teste e fluxos de trabalho, incluindo testes de órbita, testes de impacto e substituição de bateria. Estes recursos ajudam técnicos a padronizar inspeções e interpretar resultados de forma eficiente.

Software

• Aplicação ShakerWatch para iPad (conecta-se ao acelerômetro triaxial sem fio)
• Transmissão sem fio do sinal de vibração (BLE)
• Compensação automática do ângulo de inclinação do sensor
• Teste de órbita com cálculos automáticos de RPM, G, curso e ângulo
• Forma de onda interativa, espectro FFT e gráfico de órbita X-Y (G Motion Plot)
• Testes de deslocamento lateral codificados por cores para avaliação rápida
• Teste de impacto com detecção automática da frequência dominante
• Anexar fotos e notas aos registros de teste
• Geração automática de relatórios PDF
• Base de dados local e gestor de registos de teste
• Exportar dados de teste para Excel e PDF

Itens incluídos

• Acelerômetro sem fio ShakerWatch
• Pilhas CR2477 ×2
• Guia do utilizador
• Estojo de proteção ShakerWatch
• Aplicação ShakerWatch para iPad
• Opcional: iPad com capa protetora
• Opcional: garantia estendida de 3 anos

Especificação técnica
ShakerWatch — Especificação
Tipo de acelerômetro: triaxial
Faixa de medição: ±40g
Frequência de ressonância: ≈5500 Hz
Taxa de amostragem: 500–4000 Hz (ajustável)
Tamanho do bloco de dados: 256–4096 amostras (ajustável)
Conectividade: Bluetooth Low Energy (BLE)
Alcance de transmissão de dados: 98 ft (30 m)
Peso: 172 g (0,380 lb)
Dimensões: 81 × 52 × 40 mm (3,2" × 2,0" × 1,6")
Temperatura de operação: -20 a 60 °C (-4 a 140 °F)
Proteção contra ingressos: IP66
Base magnética: redonda, força 35 lb (15,88 kg)
Bateria: CR2477 3V (substituível)
Duração da bateria: ~500 horas
Compatibilidade de software: iPadOS

Características técnicas

• Acelerômetro: triaxial
• Faixa de medição: ±40g
• Taxa de amostragem: 500–4000 Hz (ajustável)
• Tamanho do bloco de dados: 256–4096 amostras (ajustável)
• Conectividade: Bluetooth Low Energy (BLE)
• Alcance de transmissão: 98 ft (30 m)
• Classificação IP: IP66
• Tipo de bateria: CR2477 (substituível), autonomia ~500 h
• Peso: 172 g; Dimensões: 81 × 52 × 40 mm
• Software: app ShakerWatch para iPad (iPadOS)
