Computador em módulo ARM Cortex-M4 MYC-JX8MMA7 series

NXP i.MX8M MiniArm® Cortex®-A53 Quad-coreHDMI

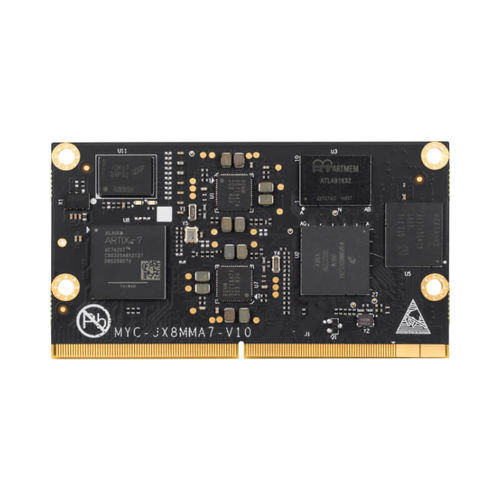

O SOM MYC-JX8MMA7 e a placa de desenvolvimento baseiam-se na arquitetura ARM+FPGA, a extremidade FPGA é utilizada para realizar a aquisição e o processamento de dados a alta velocidade, a extremidade ARM é utilizada para realizar o processamento de dados, o controlo, a comunicação e a visualização. Com 82 mm por 45 mm, o MYC-JX8MMA7 SOM adopta a arquitetura de processamento do sistema incorporado ARM+FPGA. Trata-se de um System-On-Module (SOM) compacto baseado no processador ARM Cortex-A53 quad-core NXP i.MX 8M Mini de 1,8 GHz mais 400 MHz Cortex-M4 e num FPGA Xilinx XC7A25T Artix-7 integrado. O SOM tira o máximo partido da MPU ARM para fornecer uma poderosa capacidade multimédia para processamento, controlo, comunicação e visualização de dados, bem como recursos FPGA suficientes para aquisição de dados a alta velocidade, processamento e expansão do módulo AD. A placa de desenvolvimento MYD-JX8MMA7 fornece uma plataforma de avaliação completa para o SOM. A placa de base inclui uma série de interfaces de periféricos, como dois USB Host e um OTG, um Gigabit Ethernet, duas interfaces de rede SFP, uma interface de módulo WiFi/Bluetooth, uma interface de módulo M.2 Key B 5G baseada em USB 2.0, interfaces de ecrã LVDS e HDMI, interfaces MIPI e Parallel CSI, áudio, um conetor de extensão UART/I2C/SPI/GPIO de 2x 20 pinos compatível com a interface Raspberry Pi, etc. As informações de software para o SOM MYC-JX8MMA7 e a placa de desenvolvimento incluem, mas não se limitam a, U-boot, Linux, todo o código-fonte do controlador periférico e ferramentas de desenvolvimento relacionadas com o sistema MEasy HMI V2.0 baseadas em QT5. A documentação inclui manuais do produto, manuais do utilizador do hardware, guias de conceção do hardware, diagramas esquemáticos em PDF da placa de base, bem como guias de avaliação e desenvolvimento do software Linux
