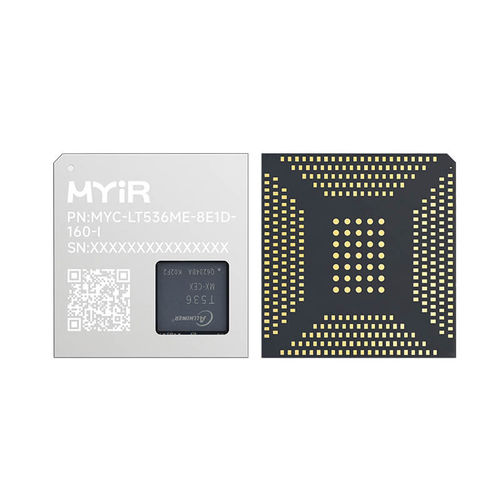

Computador em módulo M.2 2280 MYC-LT536 series

RISCarquitetura ARMARM® Cortex®-A55 Quad-core

O processador da série Allwinner T536 é um chip de aplicação de nível industrial baseado na arquitetura ARM, concebido especificamente para aplicações incorporadas de elevado desempenho e baixo consumo de energia. Integra uma CPU Cortex-A55 quad-core, um co-processador E907 e inclui uma NPU 2 TOPS, um motor gráfico G2D e uma VPU 4K para descodificação e codificação de vídeo. Medindo apenas 43 mm por 45 mm, o MYC-LT536 é um System-On-Module (SOM) compacto baseado no processador Allwinner T536 (T536MX-CEX/T536MX-CEN2). Possui uma CPU ARM Cortex-A55 quad-core a 1,6GHz e uma MCU RISC-V E907 a 600MHz. O módulo suporta uma NPU 2Tops (apenas para o T536MX-CEN2), gráficos 2D e uma VPU para capacidades de codec de vídeo 4K HD. O MYC-LT536 incorpora o processador T536 e oferece opções integradas de memória LPDDR4 de 1GB/2GB/4GB, armazenamento eMMC de 8GB/16GB/32GB, uma EEPROM de 32Kbit e um IC de gestão de energia (PMIC). Inclui uma interface de expansão de 381 pinos numa embalagem LGA, o que simplifica a soldadura em placas de base. Esta interface permite que a placa de base transporte a maioria dos sinais de E/S de e para o SOM. A MYIR fornece a placa de desenvolvimento MYD-LT536 para avaliar o SOM MYC-LT536. Esta placa é montada soldando o MYC-LT536 numa placa de base que serve como uma placa de expansão especificamente concebida para ser utilizada com o SOM MYC-LT536. Está equipada com dois USB2.0, uma interface de depuração USB Type-C, duas Gigabit Ethernet, uma interface USB para Ethernet 10/100 Mbps, uma interface Local Bus, um módulo WiFi/Bluetooth, uma ranhura para cartão Micro SD e uma interface SSD NVMe PCIe M.2 2280. A placa inclui igualmente um conjunto diversificado de interfaces multimédia, como uma interface de visualização LVDS e uma interface de áudio.
