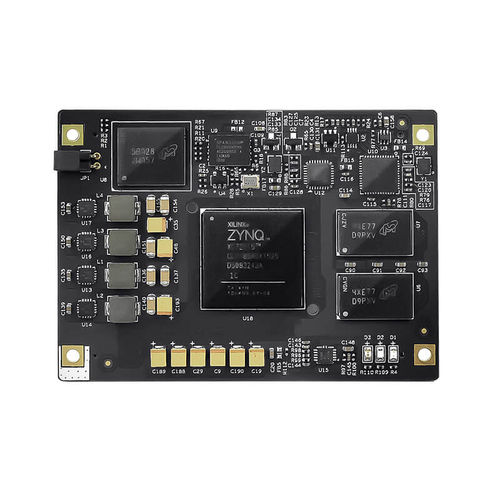

Computador em módulo ARM Cortex-A9 MYC-C7Z015

Xilinx® Zynq® Ultrascale+™LVDSBarramento CAN

Baseado no Xilinx Zynq-7015, processador duplo Cortex-A9+FPGA totalmente programável; a unidade PS (ARM) e a unidade PL (FPGA) utilizam a comunicação de barramento de alta velocidade AXI no circuito integrado, largura de banda de gigabit, ultrapassando o estrangulamento de comunicação da arquitetura tradicional ARM+FPGA, através da configuração flexível da parte PL (FPGA) de interfaces periféricas ricas, como a porta série, a porta Ethernet, a interface de vídeo, etc., pode satisfazer as necessidades de expansão da Ethernet industrial e de outras aplicações. O MYC-C7Z015 é um System-On-Module (SOM) baseado no SoC (All Programmable System-on-Chip) Xilinx XC7Z015 (Z-7015), que faz parte da família Xilinx Zynq-7000, com processador ARM Cortex-A9 dual-core integrado com lógica FPGA Xilinx série 7, quatro transceptores SerDes de 6,25 Gbps e um bloco integrado PCIe Gen2 x 4. O módulo MYC-C7Z015 tem 1GB DDR3 SDRAM, 4GB eMMC, 32MB quad SPI Flash, um PHY Gigabit Ethernet, um PHY USB e um watchdog externo a bordo. Fornece um grande número de sinais de E/S para periféricos ARM e E/S FPGA através de dois conectores de placa a placa de 140 pinos com passo de 0,8 mm, o que é ideal para o seu próximo projeto integrado. A placa de desenvolvimento MYD-C7Z015 integra o processador ARM Cortex-A9 de núcleo duplo Xilinx XC7Z015 com a FPGA da série 7 da Xilinx, com uma interface PCIe e uma interface de módulo transcetor SFP na placa de base para expansão de dispositivos de alta velocidade. A placa utiliza o SOM MYC-C7Z015, incorporando componentes essenciais como o processador Zynq-7015, 1GB DDR3 SDRAM, 4GB eMMC, 32MB quad SPI Flash, um PHY Gigabit Ethernet, um PHY USB e watchdog externo
