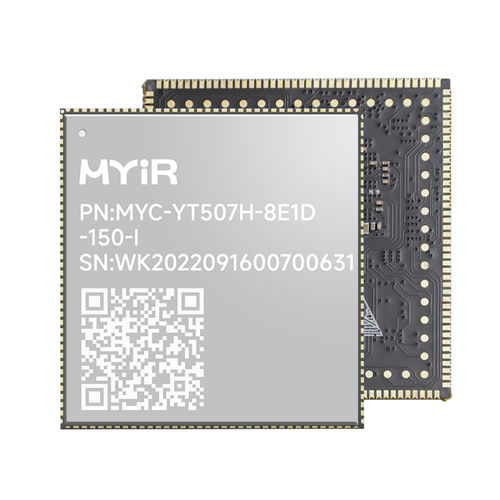

Computador em módulo Arm® Cortex®-A53 Quad-core MYC-YT507H series

HDMIMini PCIeDDR3

O processador T507 integra um CPU Cortex-A53 quad-core, GPU G31 MP2, memória de acesso aleatório dinâmico DDR3/LPDDR3/DDR4/LRDDR4 de 32 bits e interface de saída de vídeo multicanal (RGB/2*LVDS/HDMI/CVBS) OUT), interface de entrada de vídeo multicanal (MIPI CSI/Parallel CSI). O chip suporta descodificação H.265 4K@60fps, codificação H.264 4K@25fps, DI, redução de ruído 3D, sistema automático de afinação de cor e módulo de correção de escada, o que pode proporcionar uma experiência de utilizador suave e efeitos visuais profissionais. Medindo apenas 43 mm por 45 mm, o MYC-YT507H é um System-On-Module (SOM) compacto baseado no processador industrial Allwinner T507-H que, entre a série Allwinner T5, possui uma CPU Cortex-A53 quad-core de 1,5 GHz e uma GPU Mali-G31 MP2. O processador tem certificação AEC-Q100 e destina-se à nova geração de mercados automóveis. Além disso, tem integrados 1GB/2GB LPDDR4, 8GB eMMC, 32Kbit EEPROM e Power management IC (PMIC). A embalagem SMD é adoptada para reduzir o custo dos conectores. Uma variedade de sinais periféricos e IO são acessíveis através das interfaces de expansão Castellated-Hole de 164 pinos e LGA de 58 pinos com passo de 1,0 mm. A MYIR fornece a placa de desenvolvimento MYD-YT507H para avaliar o módulo MYC-YT507H. Aproveita todas as vantagens da Allwinner T5 MPU para explorar um conjunto rico de periféricos e interfaces para a placa de base, incluindo portas de série, uma Gigabit Ethernet e uma Ethernet 10/100M bps, duas USB 2.0 HOST e uma USB 2.0 OTG, uma ranhura para cartões TF, bem como uma interface 4G Mini PCIE baseada em USB. Possui uma interface de câmara DVP e uma interface MIPI-CSI para permitir a ligação com módulos de câmara. Suporta igualmente interfaces de saída de vídeo múltiplas, como LVDS duplo, HDMI e CVBS OUT, para obter uma visualização diferente em ecrãs duplos.
