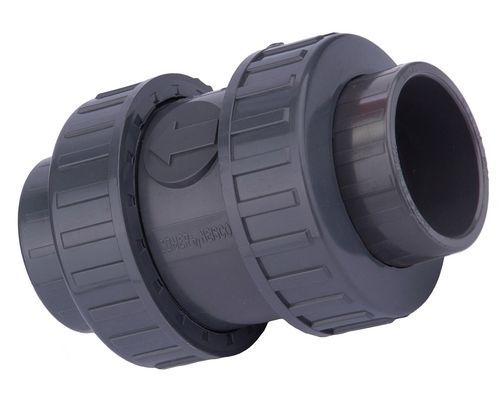

Válvula de retenção de esfera CVD13 series

de soldarfêmeade desobstrução

Descrição resumida
Válvula de retenção com soquete fêmea BS para colagem por solvente, fabricada em UPVC para aplicações em tubulações resistentes à corrosão.

Família de produto
UPVC VALVES - Check Valves

Informações-chave

• Tipo: Válvulas de retenção
• Brand: U-PVC Check Valves
• Material: UPVC
• Ligação: soquete fêmea BS para colagem por solvente
• Classificação de pressão (PN): ver variantes (tip. 10–16)

Resumo
Válvula CVD13 em UPVC, compacta, projetada para evitar refluxo em sistemas de água e processos químicos. Instalação por colagem por solvente no soquete fêmea BS para uma união segura e com baixa fuga. Disponível em diâmetros nominais DN15 a DN100.

Ficha técnica (linhas)
Código | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVD13N0200 | 1/2" | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVD13N0250 | 3/4" | 20 | 19 | 56 | 94 | 60 | 16 | 168 | 90 | M
CVD13N0320 | 1" | 25 | 22 | 63 | 107 | 68 | 16 | 246 | 60 | M
CVD13N0400 | 1"1/4 | 32 | 26 | 72 | 124 | 80 | 16 | 360 | 35 | M
CVD13N0500 | 1"1/2 | 40 | 31 | 84 | 146 | 96 | 16 | 552 | 18 | M
CVD13N0630 | 2" | 50 | 38 | 94 | 170 | 116 | 16 | 931 | 10 | M
CVD13N0750 | 2"1/2 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVD13N0900 | 3" | 80 | 51 | 148 | 250 | 166 | 10 | 2810 | 3 | M
CVD13N1100 | 4" | 100 | 61 | 168 | 290 | 210 | 10 | 4690 | 2 | M

Variantes disponíveis

• CVD13N0200 — 1/2" (DN15)
• CVD13N0250 — 3/4" (DN20)
• CVD13N0320 — 1" (DN25)
• CVD13N0400 — 1 1/4" (DN32)
• CVD13N0500 — 1 1/2" (DN40)
• CVD13N0630 — 2" (DN50)
• CVD13N0750 — 2 1/2" (DN65)
• CVD13N0900 — 3" (DN80)
• CVD13N1100 — 4" (DN100)

Notas
Material: UPVC. Tipo de ligação: soquete fêmea BS para colagem por solvente.

Especificações técnicas

• Tipo: Válvulas de retenção
• Brand: U-PVC Check Valves
• Material: UPVC
• Ligação: soquete fêmea BS para colagem por solvente
• Classificação de pressão (PN): valores por variante (tip. 10–16)
• Códigos e tamanhos disponíveis: CVD13N0200, CVD13N0250, CVD13N0320, CVD13N0400, CVD13N0500, CVD13N0630, CVD13N0750, CVD13N0900, CVD13N1100 (ver ficha técnica para dimensões)
• Dados Gr e Pack/Box disponíveis por variante na ficha técnica
