Válvula borboleta BUT10N
de alavancade controlepara água potável

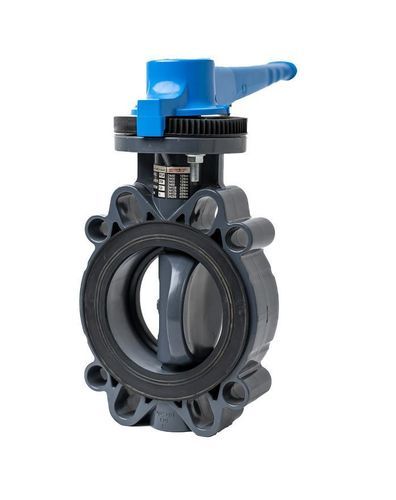

Válvula borboleta - BUT10N - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - de alavanca / de controle / para água potável
Válvula borboleta - BUT10N - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - de alavanca / de controle / para água potável
Válvula borboleta - BUT10N - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - de alavanca / de controle / para água potável - imagem - 2
Válvula borboleta - BUT10N - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - de alavanca / de controle / para água potável - imagem - 3
Válvula borboleta - BUT10N - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - de alavanca / de controle / para água potável - imagem - 4
Válvula borboleta - BUT10N - NEISCO FOR MODERN WATER SYSTEMS PRODUCTION - de alavanca / de controle / para água potável - imagem - 5
Guardar nos favoritos
Comparar
Mais informações no site da NEISCO FOR MODERN WATER SYSTEMS PRODUCTION

Características

Tipo
borboleta
Acionamento
de alavanca
Função
de controle
Fluido
para água potável
Corpo$
com flange, wafer
Aplicações
industrial
Material$
em EPDM, em PVC-U
Outras características
compacta, com junta, resistente a produtos químicos
DN

MÍN: 80 mm
(3,15 in)

MÁX: 100 mm
(3,937 in)

Pressão

16 bar
(232,1 psi)

Descrição

Descrição curta
Válvula borboleta com junta tórica EPDM, fabricada em UPVC (U-PVC), disponível nas medidas DN80 e DN100 (PN16).

Detalhes do produto
  • Marca: U-PVC Check Valves
  • Categoria: Válvulas de retenção
  • Tipo: Válvulas de retenção (válvulas borboleta)

Visão geral
Válvulas UPVC projetadas para isolamento de fluxo e uso em instalações de água potável e industriais onde se exige construção termoplástica resistente a agentes químicos. Opções de montagem wafer ou entre flanges conforme os códigos da ficha técnica.

Resumo
Modelo BUT10N: válvula borboleta UPVC fornecida com junta tórica EPDM, adequada para DN80 (BUT10090) e DN100 (BUT10110), PN16.

Ficha técnica (dimensões e códigos)
Code | d | DN | PN | A | B1 | B2 | C | C1 | F | H | Z | G
BUT10090 | 90-3" | 80 | 16 | 160 | 178 | 91 | 240 | 50 | 18.5 | 146 | 50 | 1870
BUT10110 | 110-4" | 100 | 16 | 177.5 | 207 | 103.5 | 257 | 54.5 | 19 | 165 | 55 | 2580

Características técnicas / especificações
  • Modelo / Nome comercial: BUT10N
  • Descrição curta: Válvula borboleta com junta tórica EPDM
  • Família de materiais: UPVC (U-PVC)
  • Marca conforme listado: U-PVC Check Valves
  • Categoria / Tipo: Válvulas de retenção (válvulas borboleta)
  • Códigos da ficha técnica e tamanhos disponíveis: BUT10090 (DN 80, PN 16) e BUT10110 (DN 100, PN 16)
  • Dimensões principais fornecidas na ficha: A, B1, B2, C, C1, F, H, Z, G
  • Recursos adicionais do produto: visualizador 3D/360 disponível
