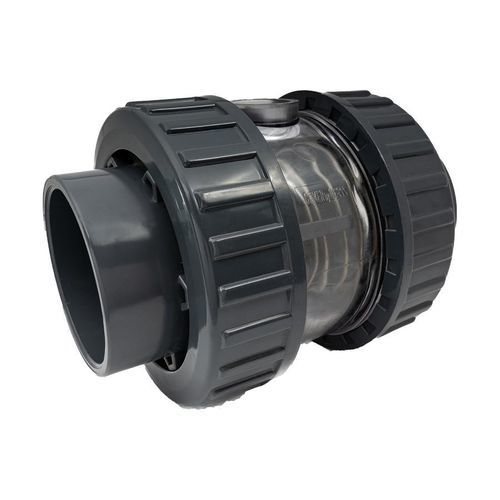

Válvula de retenção de esfera CVDC10 series

para aplicações industriaisem PVC-U

Descrição curta

• Válvula de retenção de esfera com corpo transparente

Informações do produto

• Tipo: Válvulas de retenção
• Marca: U-PVC Check Valves
• SKU:
• Avaliações: 32 avaliações

Resumo

• Válvula de retenção de esfera com corpo transparente, modelo comercial CVDC10. Disponível em vários diâmetros nominais para sistemas de fluidos industriais.

Ficha técnica (tabela)
Code | d | DN | L | Z | H | A | PN | Gr | Pack | Box
CVDC10N020 | 20 | 15 | 16 | 49 | 81 | 50 | 16 | 110 | 60 | S
CVDC10N025 | 25 | 20 | 19 | 56 | 94 | 60 | 16 | 170 | 90 | M
CVDC10N032 | 32 | 25 | 22 | 63 | 107 | 68 | 16 | 250 | 60 | M
CVDC10N040 | 40 | 32 | 26 | 72 | 124 | 80 | 16 | 370 | 35 | M
CVDC10N050 | 50 | 40 | 31 | 84 | 146 | 96 | 16 | 560 | 18 | M
CVDC10N063 | 63 | 50 | 38 | 94 | 170 | 116 | 16 | 980 | 10 | M
CVDC10N075 | 75 | 65 | 44 | 130 | 218 | 145 | 10 | 1740 | 5 | M
CVDC10N090 | 90 | 80 | 51 | 148 | 250 | 166 | 10 | 2770 | 3 | M
CVDC10N110 | 110 | 100 | 61 | 168 | 290 | 210 | 10 | 4740 | 2 | M

Documentação disponível

• Fichas técnicas disponíveis para as variantes: CVDC10N020, CVDC10N025, CVDC10N032, CVDC10N040, CVDC10N050, CVDC10N063, CVDC10N075, CVDC10N090, CVDC10N110

3D / 360

• Visualizador interativo 360 / 3D disponível para CVDC10

Características / especificações técnicas

• Tipo: Válvulas de retenção (válvulas UPVC)
• Marca: U-PVC Check Valves
• Modelo comercial: CVDC10
• Descrição: Válvula de retenção de esfera com corpo transparente
• Estado: Novo (badge), Em promoção (badge)
• Avaliações: 32 avaliações exibidas
• Tabela da ficha técnica: inclui os códigos variantes CVDC10N020 até CVDC10N110 com dimensões e dados de embalagem (ver tabela acima)
• Visualizador 3D / mecanismo / desmontagem / secção disponível
